Опора 2П330-2-5

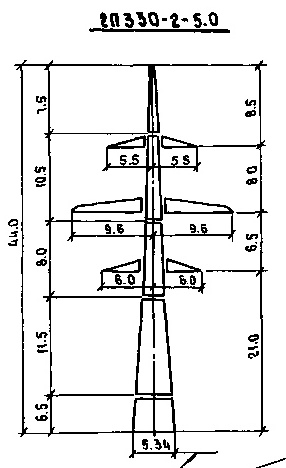

По высоте между базовым вариантом 2П330-2 (49 м) и наименьшим исполнением 2П330-2-11.5 (37,5 м) располагается опора 2П330-2-5 высотой 44 м с траверсой на отметке 21 м. Ширина базы — 5,34×4,03 м. Опора предназначена для двухцепных ВЛ 330 кВ на прямолинейных участках с умеренным повышением рельефа относительно среднего профиля трассы. Типовой проект — 3.407.2-166 (13096тм-т1).

Ширина базы 5,34 м в поперечном направлении — на метр уже, чем у базовой 2П330-2 (6,07 м), что закономерно при уменьшении высоты опоры. Такое соотношение обеспечивает нормативную устойчивость при суммарных ветровых нагрузках от двух цепей на единой стойке.

Двухцепная компоновка 330 кВ предъявляет повышенные требования к нормируемым расстояниям в пролёте: между проводами разных цепей, от проводов до тела опоры и до земли. Все эти параметры заложены в чертежи КМД типового проекта. Промежуточная опора воспринимает вертикальные нагрузки от весовых пролётов обеих цепей и горизонтальные поперечные нагрузки от ветра. При разрыве провода нагрузка передаётся на ближайшие анкерно-угловые опоры.

Масса конструкции без цинкования по чертежу КМ — 10 066 кг, с горячим цинкованием — 10 439 кг. Значительная масса характерна для двухцепных опор высокого класса напряжения при умеренно уменьшенной высоте стойки. Горячее цинкование — обязательная технологическая операция, выполняемая в заводских условиях, обеспечивает коррозионную защиту на весь срок эксплуатации без периодического окрашивания.

Вариант гармонично сочетается с другими исполнениями серии 2П330-2 в рамках единого типового проекта, обеспечивая гибкий подбор высоты опоры под фактический профиль трассы. Монтаж — болтовой, поставка — маркированными марками.

Данный вариант с траверсой на отметке 21 м обеспечивает достаточный запас по нормативному габариту при работе с проводами АС на двух цепях в нормативных гололёдных условиях типового проекта 3.407.2-166 (13096тм-т1).
