Опора 2П330-2Т

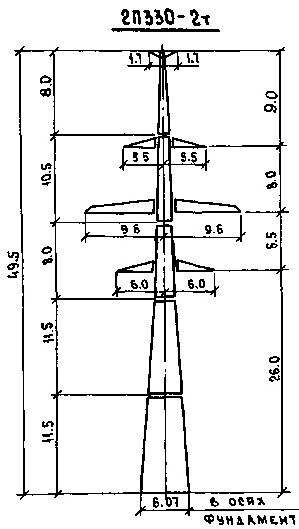

Опора 2П330-2Т — двухцепная промежуточная опора ВЛ 330 кВ в усиленном исполнении серии Т. По сравнению с базовым вариантом 2П330-2 при практически равной высоте (49,5 м против 49 м), тех же габаритах базы (6,07×4,40 м) и уровне траверс (26 м) разница проявляется в большей металлоёмкости усиленных поясов и раскосов стойки, рассчитанных на повышенные климатические воздействия. Типовой проект — 3.407.2-166 (13096тм-т1).

Серия Т применяется в ветровых и гололёдных районах, превышающих пределы нормативной нагрузки базовых вариантов. На таких участках трассы опора испытывает повышенное давление ветра на провода двух цепей, трос и тело конструкции, а также дополнительные вертикальные нагрузки от нарастания льда на проводах в гололёдный период.

Двухцепная компоновка предполагает подвеску двух систем трёхфазных проводников на единой стойке с соблюдением всех нормируемых электрических зазоров для класса 330 кВ. Промежуточная опора несёт вертикальные нагрузки от весовых пролётов обеих цепей и поперечные ветровые нагрузки. Тяжение проводов в нормальном режиме работы линии не передаётся.

Масса металлоконструкции по чертежу КМ без горячего цинкования — 11 526 кг, с цинкованием — 11 954 кг. Это наибольшая масса среди всех двухцепных промежуточных опор в рамках данного типового проекта с учётом усиленных нагрузочных характеристик. Горячее цинкование выполняется на заводе-изготовителе после завершения сборочно-сварочных операций, обеспечивая коррозионную стойкость всех элементов конструкции.

Монтаж болтовой, поставка — комплектными маркированными марками с необходимой технической документацией. Опора применяется совместно с вариантами 2П330-2Т-5 и 2П330-2Т-11.5 в единой системе двухцепной линии.

Опора 2П330-2Т — наиболее тяжёлая конструкция в двухцепной промежуточной линейке типового проекта 3.407.2-166: масса с цинкованием 11 954 кг требует применения тяжёлой монтажной техники и тщательного расчёта фундамента на опрокидывающий момент при ветровом воздействии.
