Опора 2П330-1Т-5.7

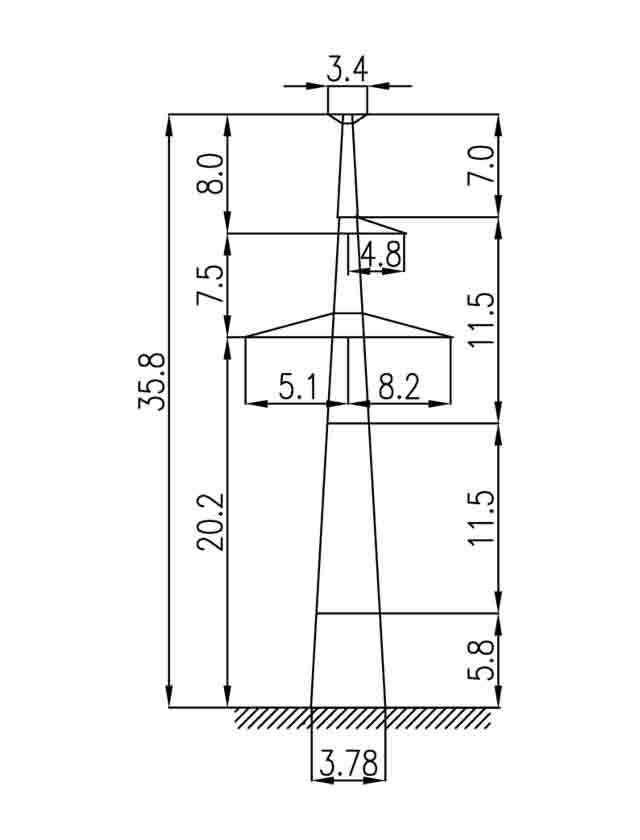

Опора 2П330-1Т-5.7 является средним по высоте исполнением в усиленной (Т) подгруппе одноцепных промежуточных опор 330 кВ типового проекта 3.407.2-145 (12976тм-т2). Суффикс «-5.7» указывает на уменьшение высоты стойки на 5,7 м относительно базового варианта 2П330-1Т. Результирующая высота — 35,8 м, отметка траверсы — 20,3 м, ширина базы — 3,78 м.

Данный вариант применяется на участках с умеренным повышением рельефа в зонах, где климатические условия требуют применения усиленной серии Т: районы с повышенным ветровым давлением или с интенсивным образованием гололёда. Это позволяет избежать применения полноразмерной базовой опоры при сохранении расчётной несущей способности и соответствия нормативным климатическим воздействиям.

Предусмотрена подвеска расщеплённых проводов 2×АС-240/32 или 2×АС-400/51 и грозозащитного троса С70 (ТК-11). Ширина базы 3,78 м обеспечивает достаточную поперечную жёсткость при воздействии ветровых нагрузок на провода, трос и тело опоры. Как и все промежуточные опоры, 2П330-1Т-5.7 воспринимает вертикальные и поперечные нагрузки без передачи тяжения проводов.

Масса металлоконструкции по чертежу КМ без цинка — 5 825 кг, с горячим цинкованием — 6 042 кг. Горячее цинкование — обязательный метод антикоррозионной защиты стальных несущих конструкций ВЛ; наносится после полного изготовления элементов, обеспечивая равномерное покрытие всех поверхностей. Это исключает необходимость окраски конструкции в период эксплуатации.

Опора встраивается в линию 330 кВ совместно с базовой 2П330-1Т, укороченным вариантом 2П330-1Т-11.5 и анкерно-угловыми опорами серии. Болтовой монтаж из отдельных маркированных элементов позволяет вести сборку в полевых условиях без сварочного оборудования, что важно для удалённых участков трассы.

Ученические опоры серии 2П330-1Т с различными суффиксами высоты унифицированы по узлам крепления траверс и навески проводов, что позволяет применять идентичные монтажные инструкции и типы поддерживающих гирлянд на всей длине трассы.
