Опора 2П330-1Т

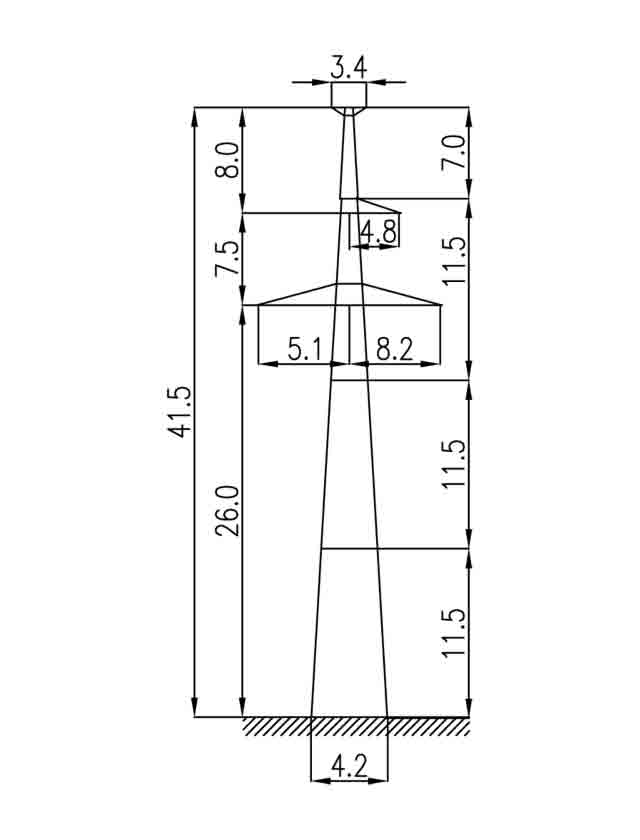

Опора 2П330-1Т — наиболее высокая в семействе одноцепных промежуточных опор 330 кВ типового проекта 3.407.2-145 (12976тм-т2). При общей высоте 41,5 м и отметке траверсы 26 м она обеспечивает наибольший в серии пролётный габарит и применяется на пониженных участках рельефа, где необходим увеличенный запас высоты над поверхностью земли или препятствиями.

Литера «Т» в шифре указывает на усиленное исполнение, рассчитанное на более высокие климатические нагрузки: повышенное ветровое давление и интенсивные гололёдные отложения. Ширина базы — 4,2 м — соответствует базовой опоре 2П330-1, однако увеличенная высота стойки требует усиленных поясов и раскосов для обеспечения нормативной жёсткости и устойчивости конструкции.

Провода в расщеплённом исполнении (2×АС-240/32 или 2×АС-400/51) подвешиваются на траверсах; грозозащитный трос С70 (ТК-11) крепится по вершине конструкции. Промежуточная опора воспринимает вертикальные нагрузки от весовых пролётов и горизонтальные поперечные ветровые нагрузки. Продольное тяжение проводов в нормальном режиме на данный тип опор не передаётся.

Масса металлоконструкции по чертежу КМ без цинкования — 6 796 кг, с горячим цинкованием — 7 050 кг. Это наибольшая масса в линейке 2П330-1 / 2П330-1Т, обусловленная максимальной высотой и усиленными сечениями элементов. Горячее цинкование выполняется после изготовления всех элементов, обеспечивая надёжную коррозионную защиту на весь период эксплуатации ВЛ.

Опора используется в сочетании с вариантами 2П330-1Т-5.7 и 2П330-1Т-11.5, а также анкерно-угловыми опорами той же линейки, образуя полный комплект для строительства одноцепных линий 330 кВ в районах с тяжёлыми климатическими условиями. Монтаж — болтовой, из маркированных марок.

Проектировщики, выбирающие тип опоры по таблицам типового проекта 3.407.2-145, назначают 2П330-1Т для анкерных пролётов с длиной весового пролёта, приводящей к нормативной стреле провеса, требующей отметки траверсы не ниже 26 м.
