Опора 2П220-7Т+4.5

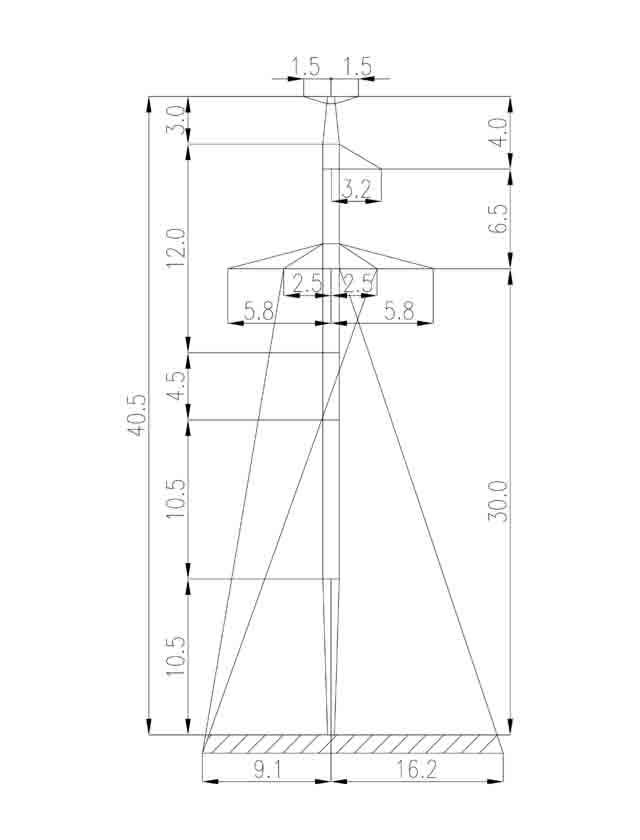

Наибольшая по высоте в линейке серии 2П220-7, опора 2П220-7Т+4.5 формирует решение для участков воздушной линии 220 кВ, где требуется увеличенный габарит провода над землёй. Суффикс «+4.5» означает надставку высотой 4,5 м к стойке базового варианта 2П220-7Т, что поднимает траверсу до отметки 30 м при общей высоте конструкции 40,5 м. Типовой проект — 3.407.2-165 (13095тм-т1).

Подобные опоры применяются на участках с пониженным рельефом или в местах, где требуется соблюдение повышенных габаритов над препятствиями — например, при пересечении автодорог или линий связи. Одноцепная компоновка обеспечивает эксплуатационную независимость единственной системы фазных проводов и соответствует требованиям типового проекта по электрическим зазорам.

Опора рассчитана на подвеску проводов АС-240/32 и АС-400/51 в сочетании с грозозащитным тросом С70 (ТК-11). Нагрузки передаются в соответствии с расчётной схемой: вертикальные — от весовых пролётов, поперечные — от скоростного напора ветра и гололёдных отложений. Продольное тяжение в нормальном режиме опора не воспринимает.

Масса металлоконструкции без цинкового покрытия по чертежу КМ — 4 400 кг, в оцинкованном исполнении — 4 541 кг. Это наибольшие значения масс в семействе 2П220-7, что обусловлено дополнительной секцией стойки. При проектировании фундаментов и подборе монтажной оснастки данные значения являются ключевыми исходными данными.

Конструкция выполнена из горячекатаного уголка с болтовыми узлами. Горячее цинкование производится после изготовления всех элементов погружным методом, обеспечивая равномерное покрытие. Опора поставляется россыпью отправочных марок с комплектом высокопрочных болтов для болтовой сборки в полевых условиях без применения сварки.

При формировании спецификации для проектов, включающих данную опору, особое внимание уделяется расчёту длин гирлянд изоляторов с учётом увеличенного габарита и нормативных требований к воздушным зазорам для класса 220 кВ.
