Опора 2П220-7

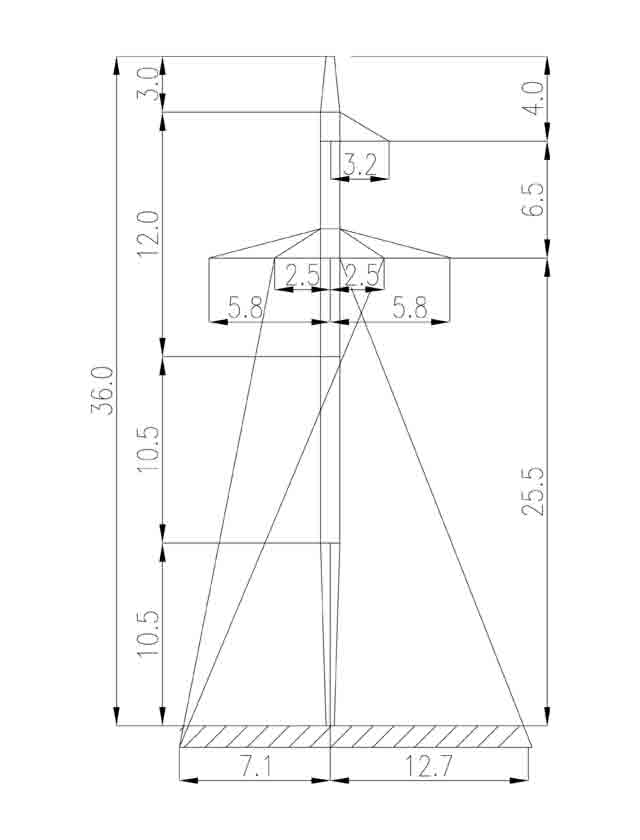

Серия 2П220-7 относится к иному типовому проекту по сравнению с сериями 2П220-1, 2П220-2 и 2П220-3: она разработана по типовому проекту 3.407.2-165 (13095тм-т1). Опора 2П220-7 — базовая одноцепная модификация этой серии высотой 35 м с траверсой на отметке 25,5 м. Принадлежность к отдельному типовому проекту определяет специфику конструктивных решений, расчётных нагрузок и климатических условий применения.

Расчётные провода — АС-240/32 и АС 400/51, грозозащитный трос — С70 (ТК-11). Широкий диапазон применяемых проводов охватывает основные конфигурации одноцепных магистральных ВЛ 220 кВ по пропускной способности. Единая нормативная база типового проекта 3.407.2-165 обеспечивает совместимость с анкерно-угловыми и концевыми опорами той же серии.

Как промежуточная, опора 2П220-7 устанавливается на прямолинейных участках трассы без изменения направления линии. Расчётные воздействия — вертикальные нагрузки от провода и гололёда, горизонтальное ветровое давление. Тяжение провода в продольном направлении при нормальном режиме не воспринимается. На изломах трассы применяются анкерно-угловые опоры серии с соответствующими расчётными параметрами.

Масса металлоконструкции — 3877 кг без цинкования и 4001 кг с горячим цинкованием. Горячее цинкование обеспечивает надёжную антикоррозионную защиту для всех несущих и соединительных элементов в соответствии с нормативами для объектов электроэнергетики с расчётным сроком службы 40 лет и более.

Опора 2П220-7 применяется в составе одноцепных ВЛ 220 кВ, проектируемых по типовому проекту 3.407.2-165. Совместно с надставкой 2П220-7+4.5 и укороченной модификацией 2П220-7-10.5 она формирует высотный ряд серии, позволяя адаптировать профиль трассы к рельефу местности. Совместимость фундаментных решений и монтажных узлов внутри серии обеспечивается единством нормативной базы типового проекта. При проектировании ВЛ 220 кВ по данному типовому проекту опора 2П220-7 применяется в связке с анкерно-угловыми конструкциями серии, которые воспринимают тяжение провода на изломах трассы.
