Опора 2П220-7Т-10.5

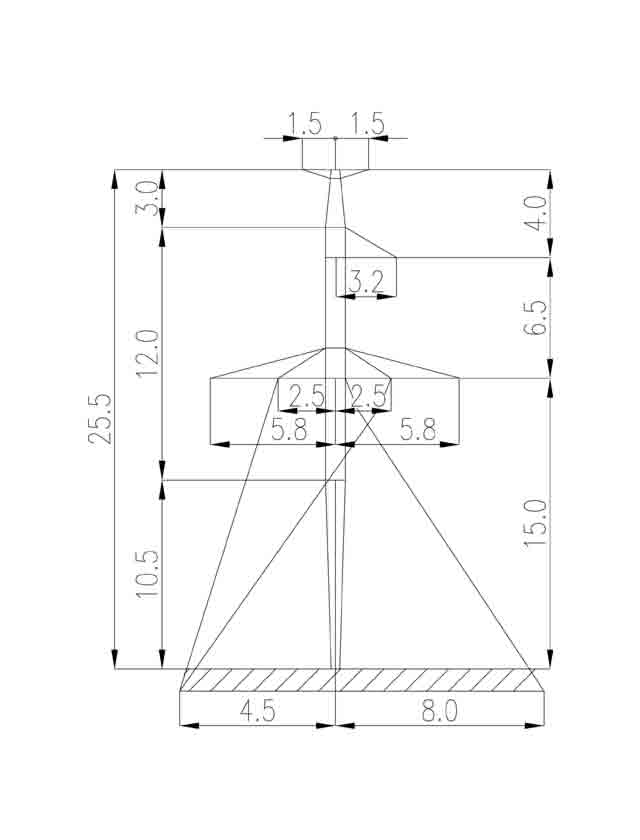

Опора 2П220-7Т-10.5 — промежуточная одноцепная опора ЛЭП класса 220 кВ с сокращённой на 10,5 м высотой стойки относительно базового варианта 2П220-7Т. Суммарная высота конструкции составляет 25,5 м, отметка траверсы — 15 м. Подобное решение применяется на участках трассы с повышенным рельефом, где стандартная высота опоры была бы избыточна для обеспечения нормативного габарита до земли. Типовой проект — 3.407.2-165 (13095тм-т1).

Укороченный профиль уменьшает парусность конструкции и снижает изгибающий момент у основания, что позитивно сказывается на нагрузках на фундамент. Меньшая расчётная сила у подошвы фундамента позволяет применять более экономичные конструкции свайного или столбчатого типа по сравнению с фундаментами под полноразмерную опору. Промежуточное назначение опоры остаётся неизменным: восприятие весовых и ветровых нагрузок без тяжения проводов.

Опора рассчитана на провода АС-240/32 и АС-400/51 в сочетании с грозозащитным тросом С70 (ТК-11). Исполнение «Т» означает повышенную нагрузочную группу — допускает более высокие ветровые районы и интенсивные гололёдные зоны по сравнению с базовыми вариантами без данного индекса.

Масса металлоконструкции по КМ без цинкования — 3 265 кг, с горячим цинкованием — 3 370 кг. Это минимальная масса в линейке 2П220-7Т, следствие укороченной стойки. Снижение металлоёмкости даёт ощутимую экономию при значительном числе таких опор на трассе с устойчивым повышением рельефа.

Горячее цинкование всех стальных элементов обеспечивает защиту от коррозии в соответствии с действующими нормами. Опора собирается на площадке из маркированных отправочных марок болтовым методом. Используется совместно с другими исполнениями серии и анкерно-угловыми опорами того же типового проекта, образуя единый конструктивный ряд.

В рамках одного типового проекта 3.407.2-165 предусмотрена возможность чередования различных высотных исполнений серии на одной трассе, что позволяет точно следовать реальному профилю и минимизировать объём выемки грунта под фундаменты.
