Опора 2П220-7Т

Опора ЛЭП 2П220-7Т — одноцепная промежуточная конструкция для воздушных линий напряжением 220 кВ, разработанная по типовому проекту 3.407.2-165 (13095тм-т1). Литера «Т» обозначает исполнение с повышенными нагрузочными характеристиками, предназначенное для применения в более тяжёлых климатических районах по ветровому давлению и гололёдным отложениям по сравнению с базовыми вариантами серии.

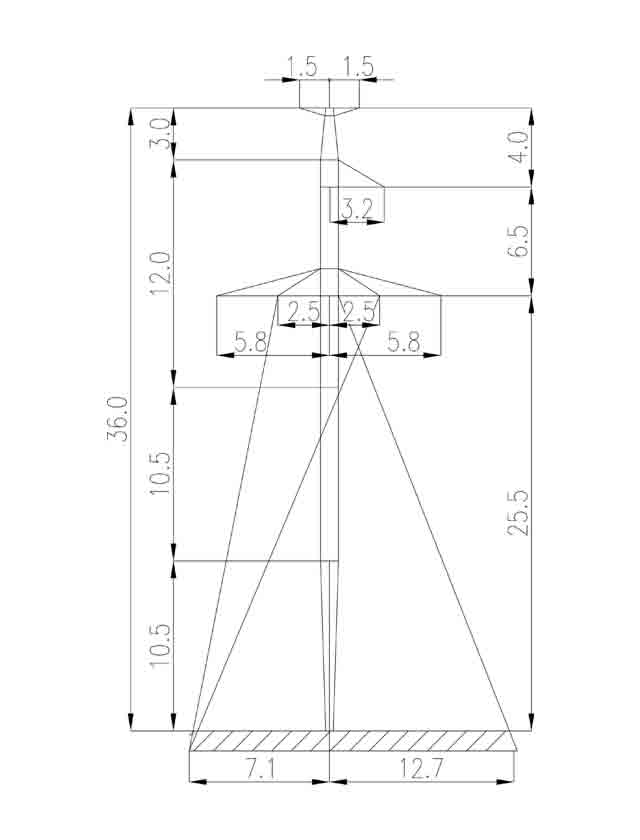

Высота опоры составляет 36 м, уровень траверс — 25,5 м. Это определяет необходимый нормативный габарит до поверхности земли при максимальной стреле провеса проводов в расчётных климатических условиях. На траверсах предусмотрена подвеска проводов АС-240/32 и АС-400/51; грозозащитный трос С70 (ТК-11) крепится по верхнему поясу конструкции на всём протяжении линии.

Как промежуточная опора, 2П220-7Т воспринимает вертикальные нагрузки от весовых пролётов провода и троса, а также поперечные ветровые нагрузки. Продольное тяжение проводов в нормальном режиме работы линии конструкцией не воспринимается — эту функцию выполняют анкерно-угловые опоры, разделяющие трассу на анкерные пролёты. Данный принцип позволяет оптимизировать массу промежуточных опор и их фундаментов.

Масса металлоконструкции по чертежу КМ без цинкового покрытия — 4 025 кг, с горячим цинкованием — 4 155 кг. Горячее цинкование обеспечивает катодную защиту стальных элементов и нормируется по ГОСТ 9.307. Суммарная масса конструкции учитывается при расчёте фундаментов и планировании транспортно-монтажных работ, включая подбор грузоподъёмного оборудования.

Опора широко применяется в составе одноцепных ВЛ 220 кВ и сочетается с исполнениями уменьшенной высоты этой серии и анкерно-угловыми опорами типового проекта. Поставляется в виде маркированных отправочных марок для болтовой сборки, что обеспечивает высокую технологичность монтажа в полевых условиях.

Любая из высотных модификаций серии 2П220-7 монтируется на типовых унифицированных фундаментах, разработанных в рамках того же проекта, что исключает разработку индивидуальных решений при смешанном составе опор на трассе.
