Опора 2П220-7+4.5

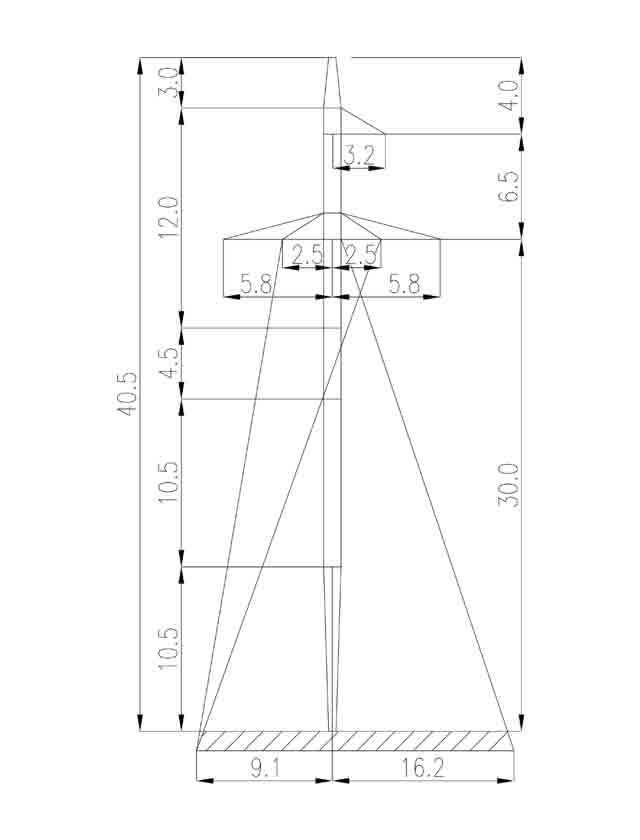

Повышенная высота опоры необходима на тех пролётах трассы, где нормативный габарит над пересекаемыми объектами или рельефом не может быть обеспечен базовой моделью серии. Опора 2П220-7+4.5 — наиболее высокий типоразмер в серии 2П220-7: общая высота 39,5 м, высота траверсы 30 м. Знак «+» в шифре однозначно указывает на надставку, увеличивающую высоту относительно базовой модели на 4,5 м.

Одноцепная промежуточная опора ЛЭП 220 кВ 2П220-7+4.5 разработана по типовому проекту 3.407.2-165 (13095тм-т1). Провода — АС-240/32 и АС 400/51, грозозащитный трос — С70 (ТК-11). Высота траверсы 30 м — наибольший показатель в серии 2П220-7 — обеспечивает увеличенный габарит до земли, необходимый при пересечении с дорогами, водными объектами и другими инженерными коммуникациями с нормированным расстоянием до токоведущих проводов.

Промежуточный тип опоры: вертикальные нагрузки от провода и гололёда, ветровое давление на провод и конструкцию. Тяжение в продольном направлении в нормальном режиме не воспринимается. Увеличенная высота повышает плечо ветровой нагрузки у основания, что, как правило, требует более мощных фундаментных решений по сравнению с базовой и укороченной модификациями серии.

Масса металлоконструкции — 4252 кг без цинкования и 4388 кг с горячим цинкованием. Повышенная металлоёмкость по сравнению с базовой моделью 2П220-7 (3877/4001 кг) обусловлена дополнительными секциями надставки. Горячее цинкование выполняется на всех несущих и соединительных элементах, включая болтовые соединения и стыковые накладки.

В составе одноцепных ВЛ 220 кВ по типовому проекту 3.407.2-165 опора 2П220-7+4.5 используется на пролётах с наибольшими требованиями к габариту. В чередовании с базовой моделью 2П220-7 и укороченным вариантом 2П220-7-10.5 она формирует оптимальный высотный профиль трассы при минимальном суммарном расходе металла. Монтаж высотных опор этого типоразмера производится с применением тяжёлой грузоподъёмной техники с учётом требований технологических карт типового проекта.
