Опора 2П220-7-10.5

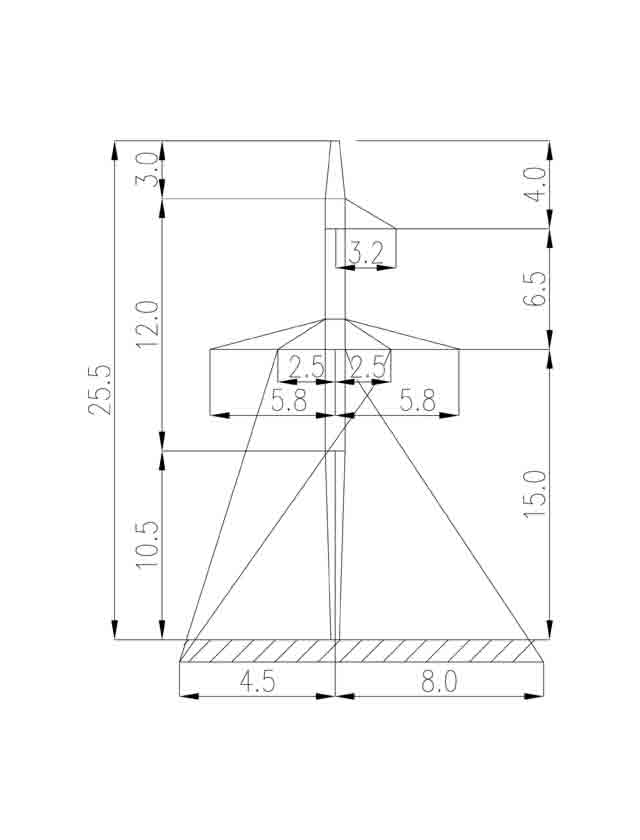

Наименьший габарит в серии 2П220-7 обеспечивает укороченная модификация 2П220-7-10.5 — её общая высота составляет 24,5 м, высота траверсы — 15 м. Суффикс «-10.5» в шифре означает значительное уменьшение высоты относительно базовой модели серии (35 м). Такой типоразмер применяется на участках, где рельеф местности и отсутствие пересечений с инженерными объектами позволяют обойтись минимальным габаритом до земли.

Одноцепная промежуточная опора 2П220-7-10.5 выполнена по типовому проекту 3.407.2-165 (13095тм-т1). Расчётные провода — АС-240/32 и АС 400/51, грозозащитный трос — С70 (ТК-11). Конструкция адаптирована для прямых участков трассы без изменения направления линии, что соответствует промежуточному типу опоры.

Малая высота конструкции существенно снижает ветровой изгибающий момент у основания, уменьшая нагрузки на фундаментные стойки по сравнению с более высокими модификациями серии. Это делает опору особенно привлекательной для участков со слабыми или неоднородными грунтами, где несущая способность фундаментов ограничена.

Промежуточный тип: основные воздействия — вертикальные нагрузки от провода и гололёда, горизонтальное ветровое давление. Тяжение провода в продольном направлении при нормальном режиме работы не воспринимается. Монтажные нагрузки при аварийном обрыве провода рассматриваются в соответствии с требованиями ПУЭ к послеаварийному режиму.

Масса металлоконструкции — 3117 кг без цинкования и 3217 кг с горячим цинкованием. Это наименьший показатель в серии 2П220-7, что облегчает транспортировку и монтаж на труднодоступных участках трассы. Горячее цинкование обеспечивает долговечную защиту от коррозии на весь нормируемый срок службы линии. В составе ВЛ 220 кВ опора 2П220-7-10.5 применяется совместно с 2П220-7 и 2П220-7+4.5 для формирования высотного профиля трассы с минимальным суммарным расходом металла. Расчётные климатические условия соответствуют требованиям типового проекта 3.407.2-165 (13095тм-т1). Применение укороченных модификаций на участках с минимальными требованиями к габариту позволяет снизить металлоёмкость и нагрузки на фундаменты без ущерба для нормативной надёжности линии.
