Опора П110-3ВУ

Буква «У» в шифре П110-3ВУ означает усиленный вариант конструкции по сравнению с базовой П110-3В. Усиленное исполнение применяется в случаях, когда стандартный расчётный запас прочности необходимо увеличить: при повышенных требованиях к надёжности, при дополнительных эксплуатационных воздействиях или на участках трассы с повышенной ответственностью.

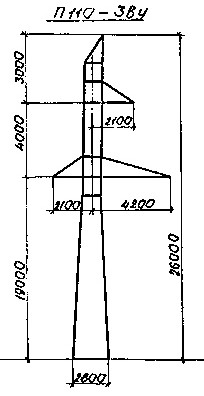

Опора П110-3ВУ — одноцепная промежуточная для ВЛ 110 кВ, разработана по типовому проекту 11520тм-т1. Общая высота — 26 м, высота траверсы — 19 м, ширина базы — 2,8 м. Высота на 1 м больше, чем у П110-3В (25 м), при той же высоте траверсы — это конструктивное следствие усиленной опорной части ствола. Масса металлоконструкции без цинкования — 2395 кг, с горячим цинкованием — 2489 кг. Прирост 94 кг относительно незащищённой конструкции соответствует нормируемому слою цинка.

Подвешиваемый провод — АС 70/11, грозозащитный трос — ТК-9,1. Данная комбинация нагрузок оптимизирована в рамках типового проекта 11520тм-т1 применительно к усиленному исполнению, что подтверждает конструктивную обоснованность выбранных сечений элементов башни.

Промежуточная опора П110-3ВУ устанавливается на прямых участках трассы между точками анкеровки и воспринимает ветровые и вертикальные нагрузки от одной цепи ВЛ 110 кВ. Участие в восприятии тяжения провода при аварийном обрыве промежуточными опорами не предусматривается; данную функцию выполняют анкерно-угловые опоры.

Типовой проект 11520тм-т1 включает согласованные чертежи фундаментов и монтажной арматуры, что обеспечивает полную проектную совместимость П110-3ВУ с другими опорами той же серии при строительстве или реконструкции воздушных линий 110 кВ. Горячее цинкование всех стальных элементов гарантирует защиту от коррозии на весь нормативный срок эксплуатации. Болтовые соединения в серии 11520тм-т1 стандартизированы, что обеспечивает ремонтопригодность в полевых условиях без специализированного оборудования и сокращает время восстановления при повреждениях.
