Опора П110-3

Типовой проект 3.407-68/73 (3078тм-т9) является одним из наиболее широко применяемых проектных решений для одноцепных промежуточных опор ВЛ 110 кВ. Опора П110-3 выполнена по данному проекту и рассчитана на подвеску провода марки АС 70/11 с грозозащитным тросом ТК-9,1 в одноцепном исполнении.

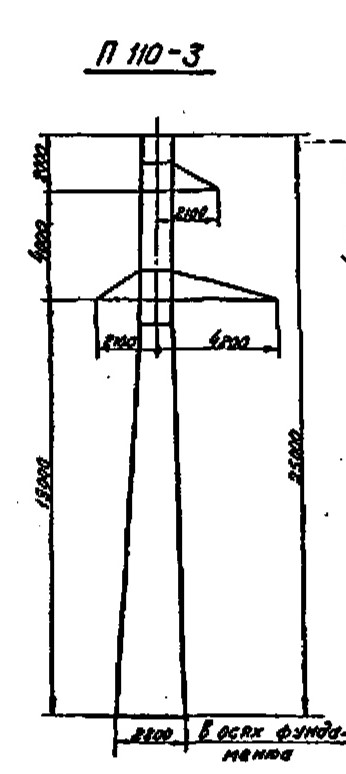

Геометрические параметры: общая высота — 25 м, высота траверсы — 19 м, ширина базы — 2,8 м. Ширина базы 2,8 м несколько больше, чем у двухцепных вариантов той же высоты из серии П110-2 (2,5 м), что объясняется иной конфигурацией нагрузок. Масса металлоконструкции составляет 2458 кг без цинка и 2558 кг после горячего цинкования. Разница 100 кг соответствует стандартному слою цинка для данной группы элементов.

Провод АС 70/11 с сечением алюминиевой части 70 мм² применяется на линиях с относительно небольшими передаваемыми токами. Его механические характеристики в сочетании с проектными параметрами опоры обеспечивают корректные значения нагрузок на траверсы и фундамент в нормальном и аварийном режимах. Трос ТК-9,1 выполняет функцию молниезащиты и крепится к оголовку башни.

Промежуточная опора П110-3 устанавливается на рядовых пролётах прямых участков трассы. Она не предназначена для восприятия тяжения провода при его обрыве — задача ограничивается передачей вертикальных и поперечных ветровых нагрузок на фундамент. Анкеровку, изменение направления трассы и концевые участки обеспечивают опоры иных типов.

Применение типового проекта 3078тм-т9 упрощает разработку документации: расчёты фундаментов, молниезащита, электрические габариты — всё охвачено в проектном томе. Конструктив опоры П110-3 многократно верифицирован в практике эксплуатации ВЛ 110 кВ различных энергосистем России. Монтаж выполняется болтовой сборкой на маркированных отправочных марках заводского изготовления. Решётчатая конструкция из угловых профилей на болтовых соединениях допускает замену повреждённых элементов силами эксплуатационного персонала без полного демонтажа башни.
