Опора П110-3ТС

Проект 3.407-119 (шифр документации 9411тм-т3) охватывает серию промежуточных опор для ВЛ 110 кВ, среди которых П110-3ТС является одноцепным вариантом. Данная серия создавалась с акцентом на унификацию и технологичность изготовления: типовые узловые соединения, стандартные сортаменты профильного металла, повторяемость деталей в разных типоразмерах.

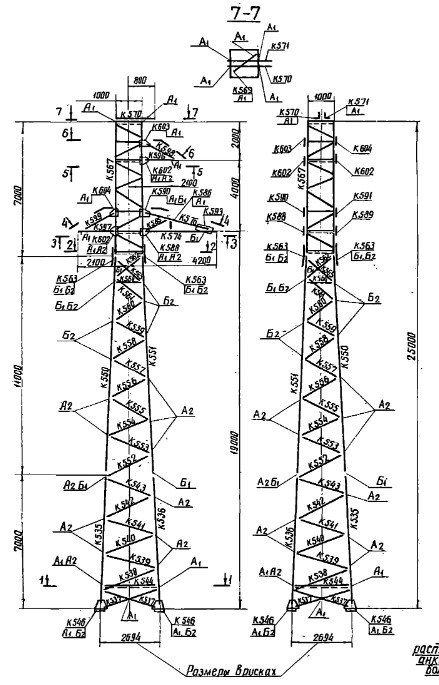

Опора П110-3ТС — промежуточная для прямолинейных участков одноцепной ВЛ 110 кВ. Общая высота составляет 25 м, высота траверсы — 19 м, ширина базы — 2,8 м. Масса по чертежу КМ без горячего цинкования — 2185 кг, с цинкованием — 2270 кг. Данные по маркам провода и троса в паспортных характеристиках не приведены; для уточнения допустимых сочетаний следует обращаться к чертежам типового проекта 9411тм-т3.

Промежуточный тип предопределяет функциональную роль опоры: она воспринимает вертикальные нагрузки от веса одной цепи проводов и грозозащитного троса, а также боковые нагрузки от ветрового давления на провода и ствол башни. Участие в удержании тяжения при обрывах провода промежуточными опорами конструктивно не предусматривается; данную функцию выполняют анкерно-угловые опоры.

Горячее цинкование стальных элементов выполняется после контрольной сборки каждой секции на заводе-изготовителе. Антикоррозионная защита является обязательным требованием для всех металлических опор ЛЭП и обеспечивает работоспособность конструкции в открытой атмосфере на весь нормативный срок эксплуатации.

Опора П110-3ТС устанавливается на стандартных монолитных или свайных фундаментах, конфигурация которых выбирается по несущей способности грунта. Применение типового проекта 9411тм-т3 упрощает проектирование: расчётные таблицы нагрузок на фундаменты уже включены в состав проектной документации. Конструкция поставляется маркированными элементами для болтовой сборки непосредственно на трассе. Для объектов с П110-3ТС проектировщик применяет стандартные фундаменты из альбома проекта 9411тм-т3, согласованные с расчётными нагрузками данной опоры по всем расчётным случаям.
