Опора П110-3Д

Расчёт на районы по гололёду с I по IV при общей высоте всего 24,4 м — характерная черта одноцепной промежуточной опоры П110-3Д для воздушных линий 110 кВ. Серия «Д» охватывает весь спектр российских климатических зон по гололёду, что даёт проектировщику единое решение для трасс, пересекающих территории с разными условиями гололёдообразования.

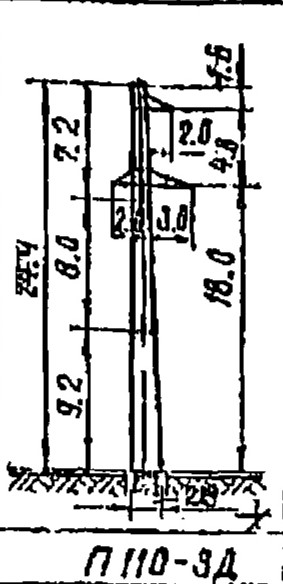

Типовой проект — 1731тм-т2. Общая высота башни составляет 24,4 м, высота траверсы — 18 м, ширина базы — 2,19 м. Компактная база 2,19 м при значительном диапазоне нагрузок достигается за счёт оптимизированной конструктивной схемы и рационального распределения металла. Масса по чертежу КМ — 1623 кг без цинкования и 1686 кг с горячим цинкованием. Это одна из наиболее лёгких конструкций в ряду одноцепных опор 110 кВ, рассчитанных на IV район гололёда.

Провод марки АС 120/19 со стальным сердечником 19 мм² обеспечивает высокое разрывное усилие, необходимое для работы в тяжёлых гололёдных условиях. Грозозащитный трос ТК-9,1 выполняет функцию молниезащиты вне зависимости от климатического района.

Особенность проектирования линий для IV района гололёда — необходимость проверки всех конструктивных элементов на расчётное ледяное отложение с учётом одновременного действия ветра. Опора П110-3Д верифицирована для этих условий в рамках типового проекта 1731тм-т2, что исключает необходимость дополнительных индивидуальных расчётов прочности при применении на конкретной трассе.

Горячее цинкование гарантирует надёжную антикоррозионную защиту в любых климатических зонах, включая районы с высокой влажностью и частыми оттепелями. Конструкция поставляется в виде маркированных отправочных марок, собираемых болтовыми соединениями на трассе. Лёгкая масса П110-3Д упрощает транспортировку и монтаж в труднодоступных районах. Малая масса 1686 кг при полном оцинковании упрощает логистику: конструкция перевозится небольшим грузовиком и устанавливается лёгким краном, снижая затраты при работах в труднодоступных районах.
