Опора П110-3У

На один метр выше базовой П110-3 — такова конструктивная особенность усиленной одноцепной промежуточной опоры П110-3У. Индекс «У» означает усиленное исполнение с увеличенным запасом несущей способности по сравнению со стандартной П110-3. Опора предназначена для ВЛ 110 кВ и разработана по типовому проекту 3.407-68/73 (3078тм-т9).

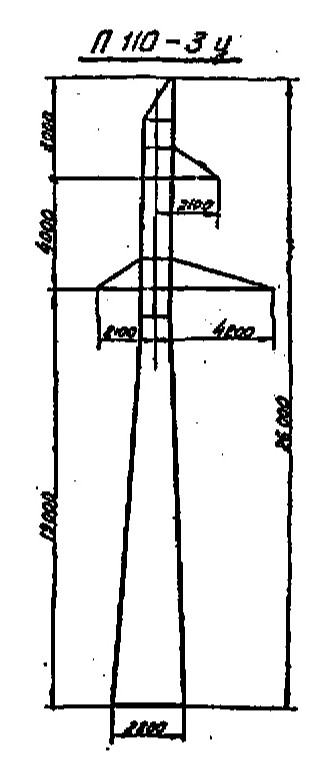

Параметры конструкции: общая высота — 26 м, высота траверсы — 19 м, ширина базы — 2,8 м. Данные по маркам провода и троса в паспортных характеристиках не приведены; при проектировании ВЛ с применением П110-3У следует обращаться к документации типового проекта 3078тм-т9 для уточнения допустимых сочетаний проводов и климатических нагрузок. Масса металлоконструкции — 2529 кг без цинка и 2634 кг с горячим цинкованием.

Усиленные промежуточные опоры выбираются проектировщиком в тех точках трассы, где стандартный расчёт промежуточной опоры не обеспечивает требуемый запас прочности. Это может быть обусловлено увеличенными пролётами, особенностями рельефа, дополнительными требованиями к надёжности на ответственных участках, а также переходом к более тяжёлым проводам при реконструкции действующей линии.

Масса П110-3У (2634 кг с цинком) заметно выше, чем у базовой П110-3 (2558 кг): разница около 76 кг соответствует металлу, внесённому в усиленные элементы. При этом высота на 1 м больше, что обеспечивает дополнительный вертикальный габарит от проводов до земли.

Монтаж П110-3У не отличается от монтажа стандартных промежуточных опор данной серии. Типовой проект 3.407-68/73 предусматривает все монтажные схемы, спецификации арматуры и расчёты фундаментов. Горячее цинкование элементов обеспечивает долговременную антикоррозионную защиту при эксплуатации в различных климатических условиях. Поставка осуществляется в виде маркированных болтовых элементов. Выбор П110-3У вместо П110-3 производится на основании поверочного расчёта по прочности с учётом конкретных параметров пролётов и климатических воздействий на данном участке трассы.
