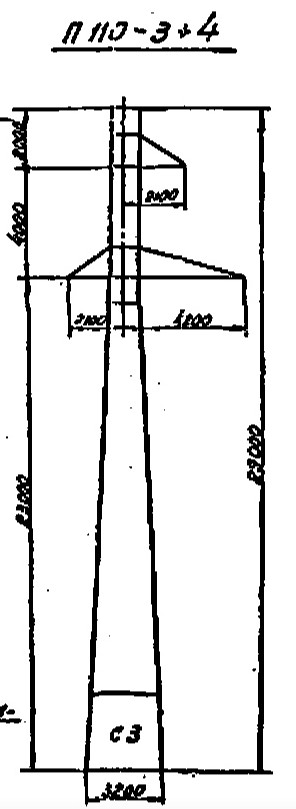

Опора П110-3+4

Суффикс «+4» в обозначении П110-3+4 указывает на надставку длиной 4 м, включаемую в ствол опоры для увеличения вертикального габарита над пересекаемой поверхностью или объектом. Это одноцепная промежуточная опора ЛЭП 110 кВ, разработанная по типовому проекту 3.407-68/73 (3078тм-т9) как высотный вариант базовой П110-3.

С надставкой общая высота составляет 29 м, высота траверсы вырастает до 23 м. Ширина базы — 3,2 м; это больше, чем у П110-3 (2,8 м), поскольку повышение центра масс требует расширенного опорного контура. Масса конструкции без цинкования — 3114 кг, с горячим цинкованием — 3238 кг. По сравнению с базовой П110-3 масса возросла на 27%, что соответствует объёму металла надставки.

Опора рассчитана на провод АС 70/11 и трос ТК-9,1 — те же марки, что и у базовой П110-3. Это означает, что при выборе между П110-3 и П110-3+4 проектировщик ориентируется исключительно на требуемый электрический габарит, без изменения марки провода или расчётного сечения.

На практике надставочный вариант применяется при пересечении автомобильных дорог, где ПУЭ требуют увеличенных габаритов до полотна, при прохождении над мелиоративными каналами и лесными массивами с высоким подростом. Кроме того, П110-3+4 востребована на участках с резко пересечённым рельефом, где нивелировка трассы показывает возвышение местности непосредственно под опорой.

Применение надставки не требует индивидуального проектирования: типовой проект 3078тм-т9 содержит расчётные таблицы, схемы монтажа и спецификации фундаментов для данного типоразмера. Горячее цинкование всех стальных элементов обеспечивает антикоррозионную защиту на весь нормативный срок эксплуатации линии. Сборка выполняется болтовыми соединениями стандартных отправочных марок. При переходе с П110-3 на П110-3+4 расчётные нагрузки на фундамент возрастают; соответствующие таблицы и схемы фундаментов включены в состав типового проекта 3078тм-т9.
