Промежуточная стальная опора ВЛ 110 кВ, марка 3П110-3ПГ. Высота 32,5 м, масса 2513 кг.
Типовой проект и рабочие чертежи: 3.407.2-166.0-01 3.407.2-156.1 05КМ 3.407.2-166.2 12КМ
Опора 3П110-3ПГ — модификация промежуточной серии 3П110-3 с подвеской двух грозозащитных тросов. Наряду со стальным С 50 (ТК-9.1) конструкция предусматривает подвеску сталеалюминиевого АЖС 70/39. Исполнение востребовано на одноцепных ВЛ 110 кВ с проводом АС 70/11, где по тросу АЖС организуется оптоволоконная связь OPGW, либо когда технические условия предписывают повышенную механическую прочность или токопроводимость тросовой системы.
Общая высота — 32,5 м, что на 1,9 м больше базовой 3П110-3 без второго тросового крепления (30,6 м). Разница объясняется конструкцией расширенной тросостойки. Траверса фазных проводов — на отметке 22 м, ширина основания — 2,34 м, как у базовой 3П110-3. Унификация размера базы позволяет применять одинаковые фундаментные решения при смешанной комплектации трассы.
Провод — АС 70/11. Ветровой район — III, гололёдные районы — II–IV. Специализация под лёгкий провод обусловливает меньшую металлоёмкость по сравнению с аналогичной по высоте серией 3П110-1ПГ: 2423 кг без цинка против 2786 кг, разница около 13%.
Масса с горячим цинкованием — 2513 кг. Типовые проекты: 3.407.2-166.0-01, 3.407.2-156.1 05КМ, 3.407.2-166.2 12КМ. Горячее цинкование металлоконструкции обеспечивает нормативный ресурс антикоррозионной защиты без лакокрасочных покрытий на весь расчётный срок службы ВЛ.
Опора 3П110-3ПГ является рациональным решением для трасс с проводом АС 70/11, требующих двухтросовой грозозащиты или организации ВОЛС по тросу АЖС. Совместное применение с модификациями 3П110-3ПГ-3.2 позволяет адаптировать высоту подвеса к изменяющемуся профилю трассы без смены арматуры и типа фундаментов.
Выбор между 3П110-3ПГ и 3П110-1ПГ для одноцепных ВЛ 110 кВ с двухтросовой грозозащитой определяется маркой провода: при АС 70/11 предпочтительна 3П110-3ПГ как более лёгкий вариант; при возможном переходе на АС 120/19 или 240/32 — универсальная 3П110-1ПГ, допускающая все три сечения.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 3П110-3ПГ — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

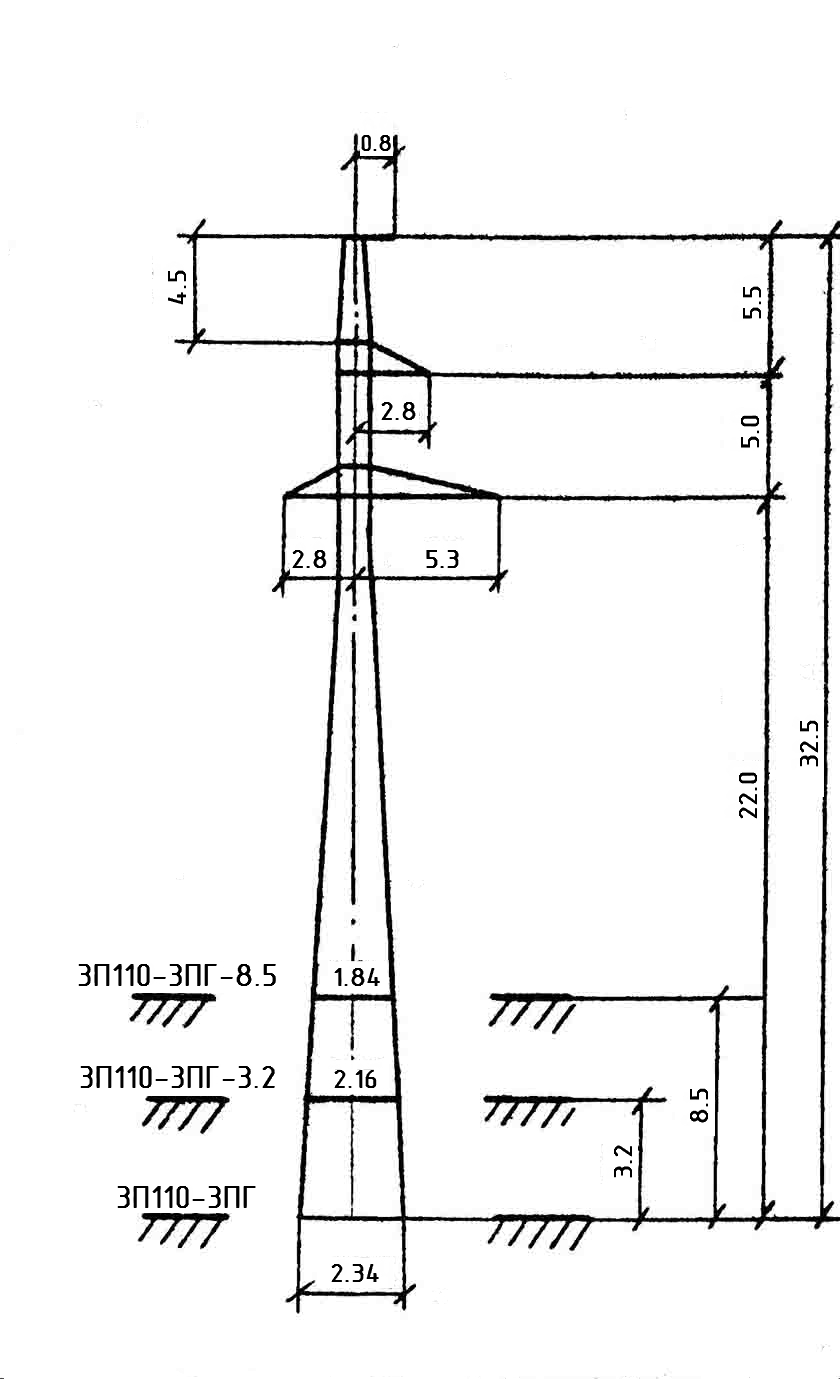

Полная высота — 32,5 м, отметка нижней траверсы — 22 м, размер основания — 2,34 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2423 кг без покрытия и 2513 кг с горячим цинкованием. На цинковый слой приходится 90 кг.
Опора 3П110-3ПГ выполняется по рабочим чертежам 3.407.2-166.0-01 3.407.2-156.1 05КМ 3.407.2-166.2 12КМ. Расчётные климатические условия: район по гололёду — II-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 70/11. Грозозащитные тросы — С 50 (ТК-9.1), АЖС 70/39.
