Опора 3П110-3-8.5

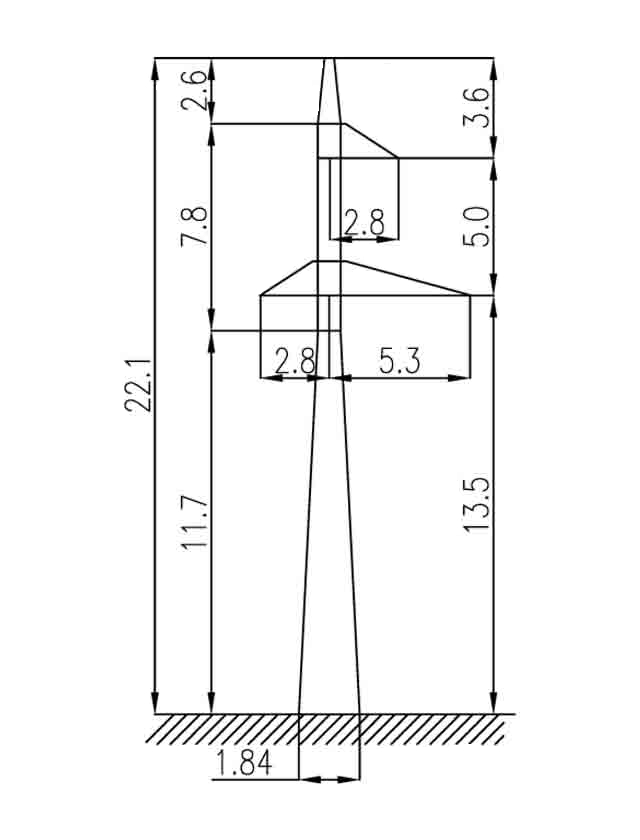

Наименьшая по высоте позиция в серии одноцепных промежуточных опор 3П110-3 — модификация 3П110-3-8.5 высотой 22,1 м. Траверса расположена на отметке 13,5 м, ширина основания — 1,84 м. Конструкция предназначена для участков трассы ВЛ 110 кВ с высокими отметками профиля, где нормативные воздушные зазоры от проводов до земли обеспечиваются при значительно меньшей высоте подвеса, чем у базовой 3П110-3.

Основная характеристика серии 3П110-3 — провод исключительно АС 70/11. Специализация под лёгкий провод позволяет снизить металлоёмкость по сравнению с универсальными сериями: масса без цинкового покрытия составляет 1629 кг, с горячим цинкованием — 1690 кг. Это наименьший показатель металлоёмкости в серии 3П110-3 и один из минимальных среди промежуточных опор ЛЭП 110 кВ.

Грозозащитный трос — С 50 (ТК-9.1) через тросостойку. Ветровой район — III, диапазон гололёда — II–IV. I гололёдный район не входит в условия применения серии 3П110-3; при трассировании в регионах с лёгким гололёдом необходима серия 3П110-1 с диапазоном I–IV.

Невысокая масса конструкции даёт практические преимущества: секции транспортируются без специального разрешения на перегруз, монтаж допускается кранами меньшей грузоподъёмности, нагрузка на фундамент снижена. Это особенно важно на труднодоступных участках трасс, где применение тяжёлой грузоподъёмной техники ограничено или невозможно.

Типовой проект 3.407.2-156.1 05КМ обеспечивает единые требования ко всем позициям серии. Горячее цинкование металлоконструкции исключает необходимость антикоррозионного обслуживания на расчётный срок службы. Опора 3П110-3-8.5 применяется на возвышенных участках одноцепных ВЛ 110 кВ с интенсивным гололёдом (II–IV районы) и проводом АС 70/11.

При выборе модификации важно учитывать ограничение по гололёдному диапазону (II–IV), отличающее серию 3П110-3 от 3П110-1. В регионах с лёгким гололёдом I района для той же марки провода АС 70/11 следует применять серию 3П110-1, охватывающую районы I–IV при допустимости всех трёх марок провода.
