Опора 3П110-3-3.2

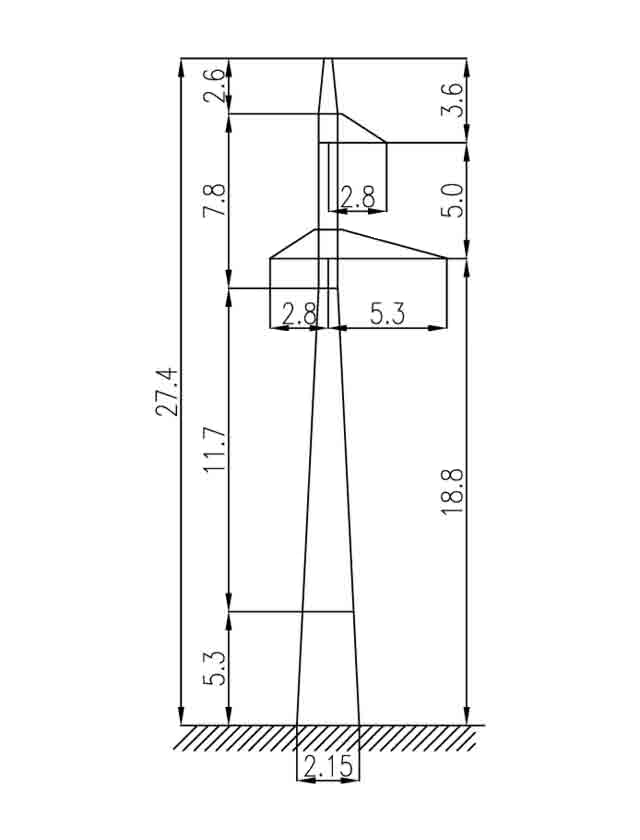

Укороченная модификация промежуточной серии 3П110-3 для одноцепных ВЛ 110 кВ с проводом АС 70/11 имеет общую высоту 27,4 м. Суффикс «-3.2» означает снижение на 3,2 м относительно базовой 3П110-3 (30,6 м); уровень траверсы при этом переходит с 22 на 18,8 м, ширина основания уменьшается с 2,34 до 2,15 м.

Модификация применяется на прямолинейных участках трасс ВЛ 110 кВ с проводом АС 70/11 там, где рельеф позволяет применить меньшую высоту подвеса. Одновременное использование типоразмеров 3П110-3, 3П110-3-3.2 и 3П110-3-8.5 на одной трассе обеспечивает инструмент точной адаптации высоты опоры к изменениям профиля без смены серии и крепёжной арматуры.

Климатические условия применения — III ветровой район, гололёдные районы II–IV — полностью совпадают с базовой 3П110-3. Весь высотный ряд серии охватывает одни и те же климатические параметры, поэтому выбор конкретной модификации определяется исключительно требуемым габаритом подвеса.

Провод — АС 70/11, грозозащитный трос — С 50 (ТК-9.1) через тросостойку. Типовой проект 3.407.2-156.1 05КМ. Металлоконструкция изготавливается с горячим цинкованием. Масса без цинкового покрытия — 2043 кг, с цинком — 2120 кг. Снижение по сравнению с базовой 3П110-3 (2317/2403 кг) составляет около 12%.

Невысокая масса отдельных секций упрощает транспортировку и монтаж на участках с ограниченным доступом для тяжёлой техники. На каждые 100 опор экономия металла по сравнению с базовым исполнением составит около 28 тонн, что значимо при массовом строительстве. Опора 3П110-3-3.2 является стандартным элементом для комплектации трасс ВЛ 110 кВ на участках с умеренно переменным рельефом при проводе АС 70/11.

Опора 3П110-3-3.2 наиболее целесообразна на трассах с устоявшейся маркой провода АС 70/11, где реконструкция с переходом на другое сечение не планируется. Горячее цинкование металлоконструкции исключает необходимость периодической антикоррозионной обработки на весь нормативный срок эксплуатации ВЛ.
