Опора 3П110-3

Промежуточная опора ЛЭП 3П110-3 специализирована под одноцепные воздушные линии 110 кВ с проводом АС 70/11. В отличие от серии 3П110-1, рассчитанной на широкий диапазон сечений (70, 120, 240 мм²), данная позиция оптимизирована под лёгкий провод малого сечения. Сниженные нормативные нагрузки от веса и гололёдных отложений на проводе АС 70/11 позволяют применить более лёгкую металлоконструкцию без снижения надёжности.

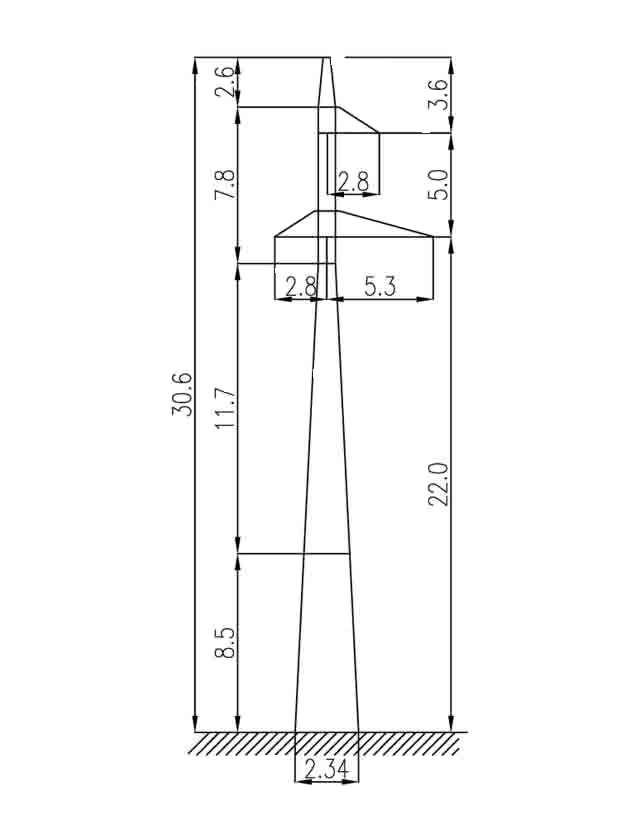

Общая высота — 30,6 м, уровень траверсы — 22 м, ширина основания — 2,34 м. Геометрически опора схожа с базовой 3П110-1, однако масса ниже: 2317 кг без цинка и 2403 кг с горячим цинкованием против 2680/2780 кг у 3П110-1. Разница около 13% обусловлена принципиальным различием в нагрузках от лёгкого и тяжёлого проводов при одинаковых гололёдных условиях.

Грозозащитный трос — С 50 (ТК-9.1) через тросостойку. Ветровой район — III, гололёдные районы — II–IV. Следует учитывать: нижняя граница диапазона — II район, тогда как у 3П110-1 — I район. При проектировании трасс в I гололёдном районе необходима другая серия.

Типовой проект 3.407.2-156.1 05КМ. Металлоконструкция выполняется с горячим цинкованием. Применение опоры 3П110-3 целесообразно на трассах с устоявшейся маркой провода АС 70/11, где реконструкция с переходом на более тяжёлый провод не планируется. Если такая замена предусмотрена, с самого начала предпочтительна универсальная серия 3П110-1.

Опора 3П110-3 обеспечивает надёжную работу одноцепных ВЛ 110 кВ при умеренном и интенсивном гололёде в III ветровом районе. Совместное применение с высотными модификациями 3П110-3-3.2 и 3П110-3-8.5 позволяет адаптировать высоту подвеса к изменениям профиля трассы без смены серии и арматуры.

При проектировании ВЛ 110 кВ с проводом АС 70/11 в условиях II–IV гололёдных районов серия 3П110-3 является наиболее экономичным решением по металлоёмкости. Горячее цинкование всех стальных элементов устраняет необходимость периодической антикоррозионной защиты на весь расчётный срок службы линии.
