Опора 1П220-2-4.9

Стальная решётчатая опора 1П220-2-4.9 предназначена для прямолинейных участков двухцепных воздушных линий электропередачи напряжением 110 кВ. Задача промежуточной опоры — передавать вертикальные нагрузки от веса проводов и гололёда, а также ветровые нагрузки, действующие перпендикулярно оси линии. Продольное тяжение проводов промежуточная опора не воспринимает — это принципиально отличает её от анкерно-угловых конструкций.

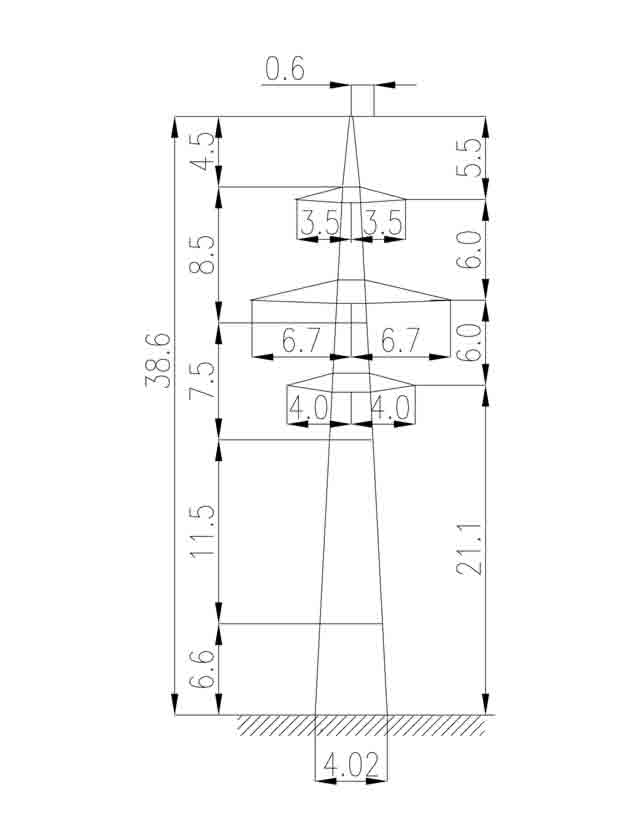

Опора выполнена по типовому проекту 3.407.2-145 (12976тм-т1). Общая высота составляет 38,6 м, высота траверс — 21,1 м, ширина базы — 4,02 м. Соотношение этих габаритов обеспечивает устойчивость стойки при расчётных ветровых нагрузках и нормируемый вертикальный габарит до земли для двухцепного исполнения.

Для подвески применяется провод марки АС-240/32 — алюминиевый провод со стальным сердечником, обеспечивающий высокую пропускную способность линии. Молниезащита осуществляется грозозащитным тросом C70 (ТК-11), закреплённым на штатной точке в верхней части ствола.

Масса опоры по чертежу КМ составляет 4706 кг без цинкового покрытия и 4890 кг в оцинкованном исполнении. Горячее цинкование — стандартный метод антикоррозионной защиты металлоконструкций ВЛ, регламентированный ГОСТ 9.307. При надлежащей эксплуатации оцинкованная конструкция обеспечивает расчётный срок службы свыше 50 лет даже в промышленных и влажных климатических районах.

Двухцепная конфигурация позволяет разместить шесть фазных проводников (по три на цепь) и грозозащитный трос, что соответствует стандартной компоновке для ВЛ 110 кВ. Опора 1П220-2-4.9 монтируется на железобетонных или свайных фундаментах с учётом категории грунта и применяется в составе комплектных металлоконструкций при строительстве и реконструкции воздушных линий.
