Опора 1П220-1Т

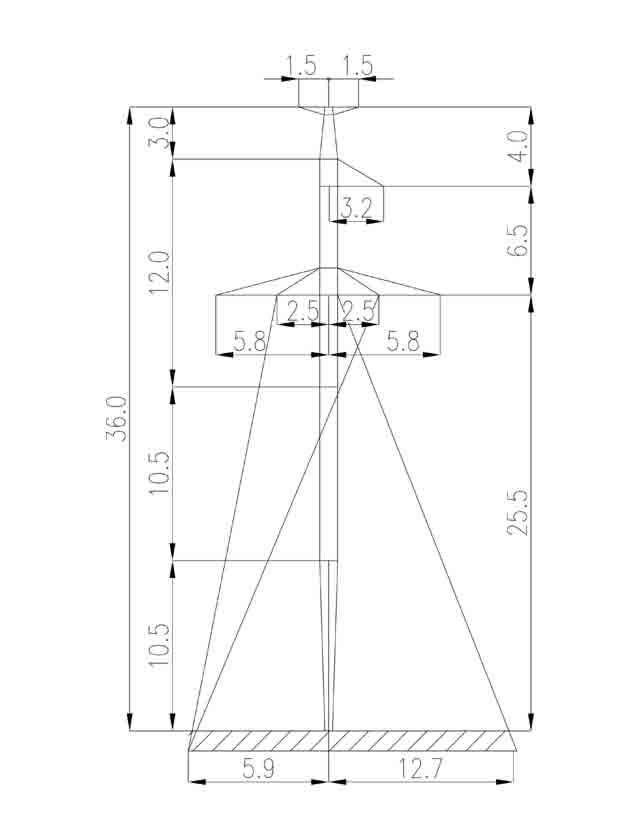

Буква «Т» в шифре 1П220-1Т обозначает конструктивную модификацию при сохранении класса напряжения и назначения: промежуточная одноцепная опора ВЛ 110 кВ по типовому проекту 3.407.2-165 (13095тм-т1). Строительная высота — 36 м, высота траверсы — 25,5 м. При равной высоте траверсы общая высота на 1 м больше, чем у базового 1П220-1 (35 м), что отражает конструктивные отличия «Т»-исполнения.

Масса по КМ — 3576 кг без цинкования и 3693 кг в оцинкованном исполнении. В сравнении с 1П220-1 (3429/3538 кг) вариант «Т» тяжелее примерно на 150 кг. Это соответствует усилению нижней части опоры или изменению конфигурации несущих элементов, обеспечивающему иные нагрузочные характеристики. Горячее цинкование обязательно для всех конструкций данного класса.

Провода — АС 240/32 — АС 400/51, трос — С70 (ТК-11). Провода с такими сечениями характерны для нагруженных передающих линий с высоким токовым режимом. Промежуточная опора несёт вертикальные нагрузки от веса проводов и изоляторов, а также поперечные ветровые давления; продольные нагрузки от разностей тяжений на участке воспринимаются анкерными опорами, расставленными по трассе.

Одноцепная компоновка определяет меньшую ширину коридора ВЛ по сравнению с двухцепными аналогами, что актуально при прохождении трассы через стеснённые территории, охраняемые природные зоны или густонаселённые районы.

Конструкция 1П220-1Т применяется в тех же геологических и климатических условиях, что и базовый 1П220-1, обеспечивая конструктивные особенности «Т»-исполнения. В составе одного объекта ВЛ опоры 1П220-1Т чередуются с модификациями 1П220-1Т+4.5, 1П220-1Т-6.0 и 1П220-1Т-10.5 в зависимости от требований профиля трассы и геологических условий в точках установки. Горячее цинкование конструкции обязательно и обеспечивает нормативный срок службы металлоконструкций при эксплуатации на открытом воздухе в различных климатических зонах страны. Унифицированные узлы соединений упрощают монтаж и техническое обслуживание.
