Промежуточная стальная опора ВЛ 110 кВ, марка 1П220-1. Высота 35 м, масса 3538 кг.
Типовой проект и рабочие чертежи: 3.407.2-165 (13095тм-т1)
Широкий диапазон применяемых проводов — от АС 240/32 до АС 400/51 — характеризует одноцепную промежуточную опору ЛЭП 1П220-1, предназначенную для воздушных линий 110 кВ. Конструкция разработана в рамках типового проекта 3.407.2-165 (13095тм-т1). На прямых участках трассы опора воспринимает вертикальные нагрузки от веса проводов, изоляторов и гирлянд, а также горизонтальные нагрузки от ветрового давления, направленного поперёк оси линии.
Общая высота — 35 м, высота траверсы — 25,5 м. При одноцепном исполнении эти параметры обеспечивают необходимый вертикальный габарит до земли и достаточное межфазное расстояние при больших сечениях провода. Грозозащитный трос С70 (ТК-11) подвешивается над фазными проводами, формируя молниезащитный угол, достаточный для защиты линии от прямых ударов молнии.
Масса по чертежу КМ составляет 3429 кг без горячего цинкования и 3538 кг в оцинкованном исполнении. Разница в 109 кг соответствует массе цинкового покрытия, обеспечивающего долгосрочную антикоррозионную защиту на весь нормативный срок службы линии. Горячеоцинкованное исполнение обязательно для конструкций, эксплуатируемых на открытом воздухе.
Одноцепная компоновка применяется там, где двухцепная схема нецелесообразна: при ограниченной ширине коридора, поэтапном развитии мощности или технических требованиях проекта. Провода АС 240/32 и АС 400/51 — марки с высокими токовыми характеристиками, типичные для передающих линий с большой мощностью. Трос С70 (ТК-11) обеспечивает необходимую механическую прочность грозозащитной цепи при длинных пролётах.
Промежуточная опора 1П220-1 воспринимает поперечные ветровые и вертикальные нагрузки; продольные усилия от разностей тяжений на соседних пролётах воспринимаются анкерными опорами, устанавливаемыми по трассе через нормативные интервалы. Данная опора служит базовым типоразмером линейки 1П220-1. Горячее цинкование металлоконструкции гарантирует антикоррозионную защиту на нормативный срок службы линии при эксплуатации в широком диапазоне климатических условий на территории России.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 1П220-1 — промежуточная, одноцепная, для воздушных линий электропередачи 110 кВ.

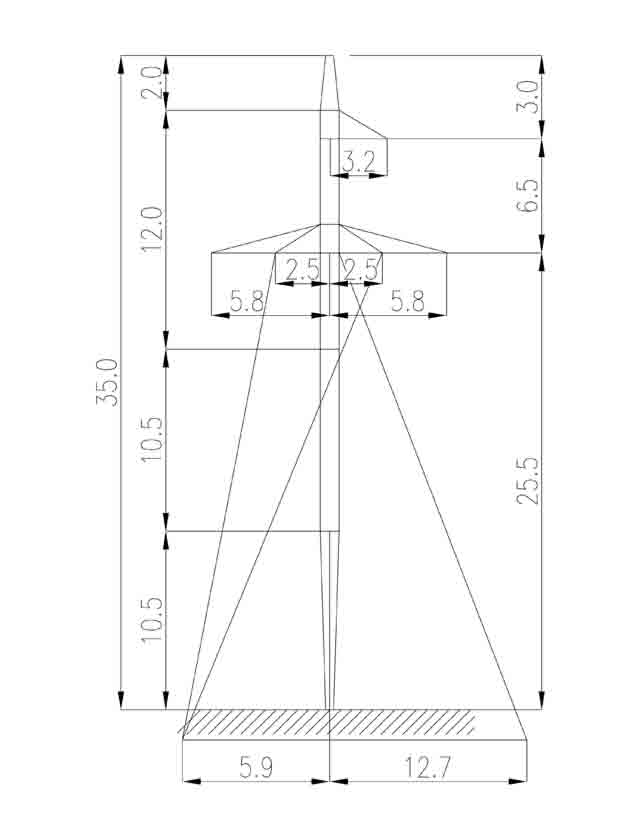

Полная высота — 35 м, отметка нижней траверсы — 25,5 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 3429 кг без покрытия и 3538 кг с горячим цинкованием. На цинковый слой приходится 109 кг.
Опора 1П220-1 выполняется по рабочим чертежам 3.407.2-165 (13095тм-т1). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32 — АС 400/51. Грозозащитные тросы — С70 (ТК-11).
