Опора 1П220-1+4.5

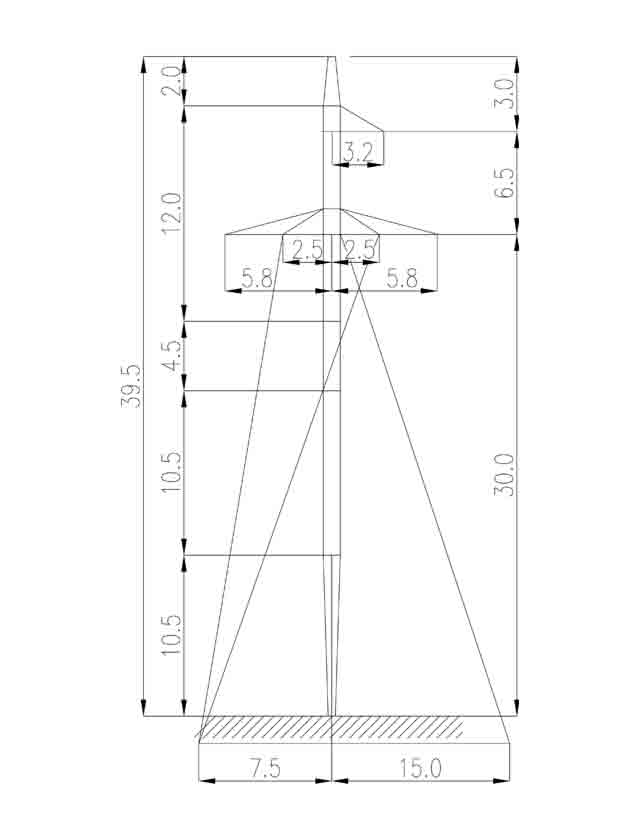

Опора 1П220-1+4.5 — вариант с надставкой стойки, увеличивающей строительную высоту на 4,5 м относительно базового исполнения 1П220-1. Итоговая общая высота составляет 39,5 м, высота нижней траверсы — 30 м. Такая модификация применяется на прямых участках ВЛ 110 кВ в одноцепном исполнении, когда нормативные вертикальные расстояния до пересекаемых объектов или рельефа требуют дополнительного возвышения проводов над базовым уровнем.

Типовой проект 3.407.2-165 (13095тм-т1) охватывает весь ряд — от укороченных до надставленных модификаций. Промежуточные опоры данной серии не воспринимают продольных усилий от тяжения проводов в нормальном режиме: эта функция возложена на анкерно-угловые опоры, устанавливаемые с определённым шагом. Поперечные ветровые и вертикальные нагрузки от веса проводов и изоляторов распределяются по стойкам и раскосам согласно расчётной схеме.

Провода — АС 240/32 — АС 400/51, трос — С70 (ТК-11). Высокие сечения провода обеспечивают большую пропускную способность ВЛ, необходимую для питания крупных промышленных потребителей или узловых подстанций. Масса горячеоцинкованной конструкции — 3854 кг; без цинкования — 3734 кг.

При высоте 39,5 м ветровое давление, прикладываемое к проводам и к стволу опоры, создаёт значительный изгибающий момент в точке заделки. Это определяет повышенные требования к расчёту фундамента: должны быть обеспечены нормативные запасы по горизонтальной нагрузке и по моменту опрокидывания.

Данная опора наиболее актуальна в пролётах над поймами рек, судоходными водоёмами, железными дорогами и автодорогами федерального значения, где нормативный вертикальный габарит повышен и строительная высота базового 1П220-1 (35 м) недостаточна. Горячее цинкование обеспечивает защиту от атмосферной коррозии на нормативный срок службы. Конструкция применяется в рамках единого ряда серии 1П220-1, что позволяет без смены типоряда адаптировать высоту опор к конкретным условиям трассирования и требованиям пересечений.
