Опора 1П220-1Т+4.5

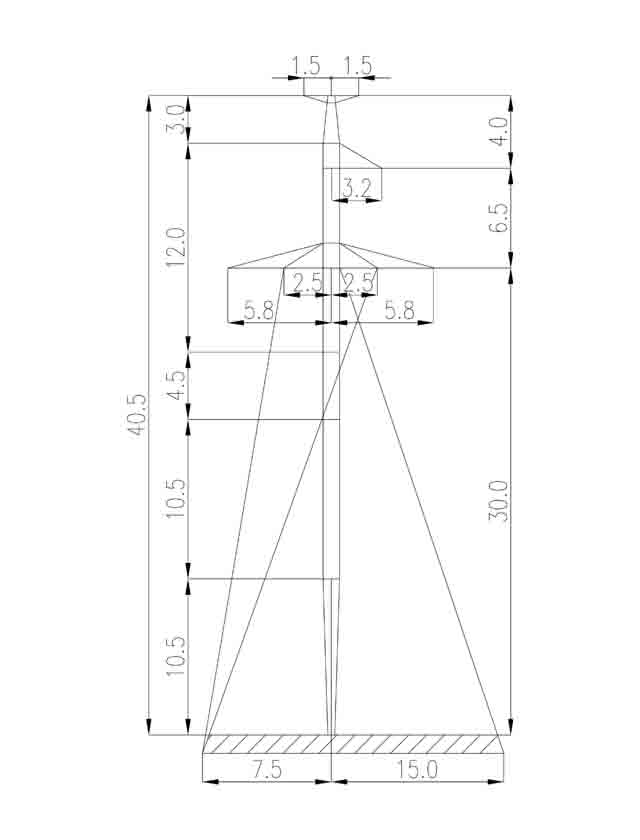

Максимальная строительная высота в подсерии «1Т» — 40,5 м — достигается в опоре 1П220-1Т+4.5. Это одноцепная промежуточная конструкция для ВЛ 110 кВ по типовому проекту 3.407.2-165 (13095тм-т1) с надставкой стойки на 4,5 м относительно базового варианта 1П220-1Т. Высота нижней траверсы — 30 м.

Столь значительный надземный габарит применяется при пересечении линии с крупными препятствиями, к которым нормативы устанавливают повышенные вертикальные расстояния: широкими поймами рек, судоходными водоёмами, железнодорожными путями, автодорогами федерального значения. При стандартной строительной высоте 1П220-1Т (36 м) эти требования могут не выполняться.

Масса по КМ — 3884 кг без цинка и 4009 кг в горячеоцинкованном исполнении. Это наибольшие значения в подсерии 1П220-1Т: надставка добавляет примерно 316 кг к базовой массе. Провода АС 240/32 — АС 400/51 обеспечивают высокую пропускную способность; трос С70 (ТК-11) создаёт молниезащитный экран над проводами.

При высоте 40,5 м ветровое давление, прикладываемое к проводам и к самому стволу опоры, формирует значительный изгибающий момент в точке заделки. Расчёт фундамента является определяющим этапом проектирования: должны быть обеспечены нормативные запасы прочности по горизонтальной нагрузке и по моменту опрокидывания. Горячее цинкование стали защищает конструкцию от коррозии, особенно важной для высоких конструкций с большой площадью открытой поверхности.

Опора 1П220-1Т+4.5 совместима с другими модификациями подсерии — 1П220-1Т, 1П220-1Т-6.0 и 1П220-1Т-10.5 — в рамках единого проектного решения, что позволяет адаптировать высоту несущих конструкций к профилю трассы ВЛ 110 кВ. Данная опора обеспечивает наибольший надземный габарит в ряду при сохранении всех конструктивных особенностей «Т»-исполнения, что делает её незаменимой на участках с протяжёнными препятствиями и повышенными нормативными требованиями к вертикальным расстояниям. Все стальные элементы горячеоцинкованы для надёжной антикоррозионной защиты.
