Опора 1П220-1Т-6.0

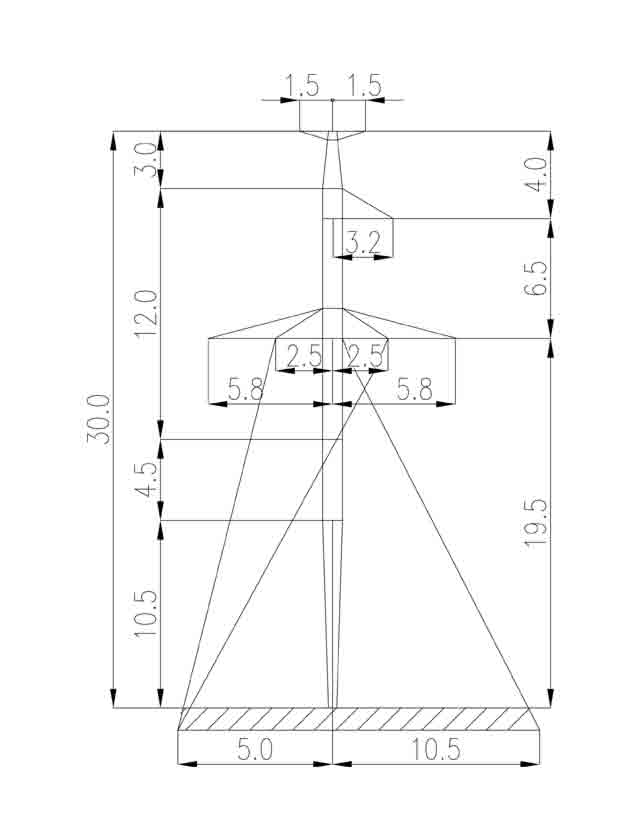

Из четырёх вариантов подсерии 1П220-1Т опора 1П220-1Т-6.0 по строительной высоте занимает вторую позицию снизу — 30 м при высоте траверсы 19,5 м. Заглубление стойки на 6,0 м применяется там, где несущая способность грунта на этой глубине достаточна для восприятия расчётных горизонтальных нагрузок без устройства специальных фундаментных конструкций. Конструкция разработана по типовому проекту 3.407.2-165 (13095тм-т1) для ВЛ 110 кВ.

Провода — АС 240/32 — АС 400/51, грозозащитный трос — С70 (ТК-11). Масса по чертежу КМ: 3242 кг без цинкования и 3348 кг в горячеоцинкованном исполнении. Сопоставление с другими модификациями подсерии показывает закономерную зависимость: 1П220-1Т-6.0 тяжелее варианта с заглублением 10,5 м (2949/3044 кг) на 293–304 кг и легче базового 1П220-1Т (3576/3693 кг) на 334–345 кг, что подтверждает линейный характер изменения материалоёмкости в зависимости от строительной высоты.

На промежуточных опорах провода навешиваются в гирляндах подвесного типа, ориентированных вертикально в спокойных условиях и отклоняющихся в сторону под действием ветровой нагрузки. Нормативный угол отклонения гирлянды от вертикали регламентируется ПУЭ и зависит от расчётного ветрового района. Продольные нагрузки от тяжения проводов воспринимаются анкерными опорами, не передаваясь на промежуточные при нормальном режиме работы.

Горячее цинкование защищает конструкцию как в надземной части, так и в зоне заделки в грунт, где риск электрохимической коррозии особенно высок при наличии блуждающих токов или агрессивных грунтов. При строительной высоте 30 м опора обеспечивает нормативные вертикальные габариты при пересечениях с автодорогами, линиями связи и другими инженерными сооружениями. Совместима с другими модификациями подсерии в едином проектном решении. Горячеоцинкованное исполнение защищает стальные элементы конструкции от коррозии как в надземной части, так и в зоне заделки стойки в грунт, на весь нормативный срок службы линии.
