Опора 1П110-3ПГ

Среди исполнений промежуточных одноцепных опор 110 кВ с оптическим грозозащитным тросом конструкция 1П110-3ПГ выделяется наиболее жёсткими климатическими условиями проектирования — гололёдный район III–IV при ветровом III. Такое сочетание характерно для горных предгорий, прибрежных районов с ледяным дождём, Сахалина, ряда районов Урала и Западной Сибири.

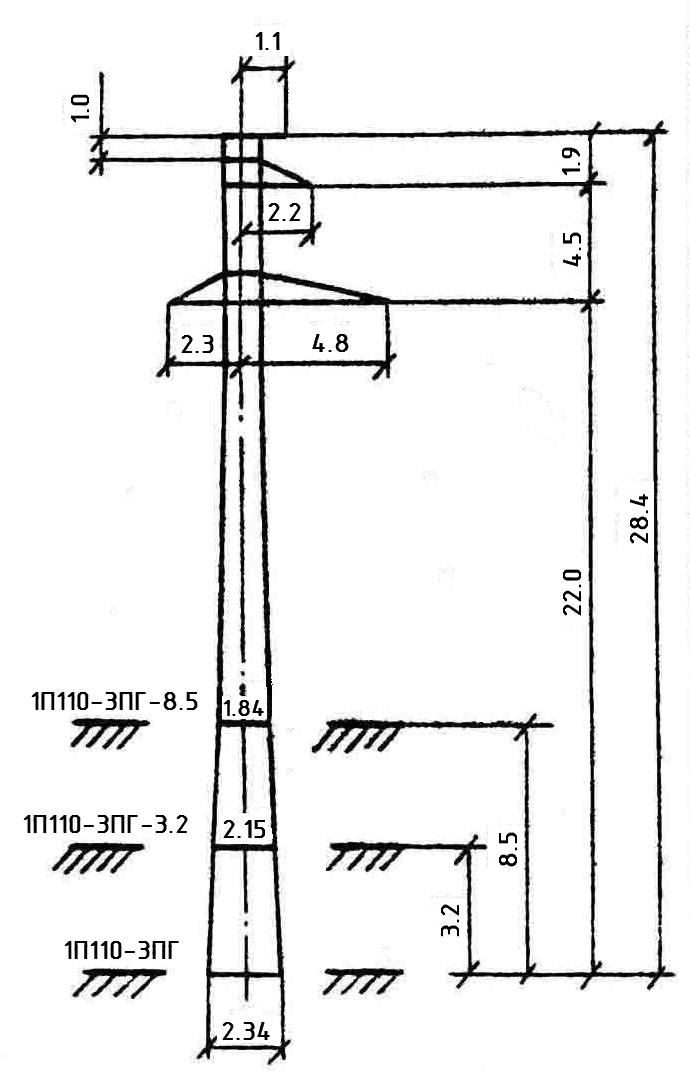

Опора разработана по типовым проектам 3.407.2-166.0-01, 3.407.2-170.1 05КМ и 3.407.2-166.2 12КМ. Общая высота — 28,4 м, высота траверсы — 22 м, ширина базы — 2,34 м. Масса без покрытия 1989 кг, с горячим цинкованием — 2060 кг.

Грозозащитная система включает два троса: С 50 (ТК-9.1) и оптический АЖС 70/39. Для крепления ОПТВ-троса предусмотрена консольная тросостойка. Провода — АС 70/11. Расчёт на гололёдные нагрузки III–IV района подразумевает учёт значительной массы ледяных отложений на проводах и тросах в нормальном режиме, что определяет усиленные вертикальные нагрузки на траверсы относительно менее суровых районов.

Сравнивая 1П110-3ПГ с одноимённой по высоте серией 1П110-1ПГ, можно отметить несколько меньшую массу: это следствие расчёта серии 3 только под провод АС 70/11, тогда как серия 1 рассчитана и на более тяжёлый АС 120/19. Различие в расчётном гололёдном районе (I–IV против III–IV) не приводит к принципиальному утяжелению конструкции при одном проводе.

Опора 1П110-3ПГ применяется на трассах ВЛ 110 кВ в сложных климатических условиях, где одновременно требуется прокладка волоконно-оптической связи для нужд диспетчерского управления или технологической связи. Горячее цинкование всех несущих и крепёжных элементов критично для надёжной эксплуатации в условиях III–IV гололёдного района.

Опора 1П110-3ПГ образует высотный ряд совместно с версиями -3.2 и -8.5. Три высотные модификации в сочетании охватывают все ситуации расстановки опор на прямолинейных участках ВЛ 110 кВ с ОПТВ в гололёдных районах III–IV, от равнины до выраженного рельефа, без разработки нетиповых конструктивных решений.
