Опора 1П110-3

В отличие от серий 1П110-1 и 1П110-2, опора 1П110-3 ориентирована на применение в районах с повышенной интенсивностью гололёдообразования — диапазон гололёдных нагрузок II–IV по нормативной классификации. Именно в таких зонах масса ледяных отложений на проводах и тросах становится критическим фактором, определяющим вертикальные нагрузки на траверсы и несущую стойку.

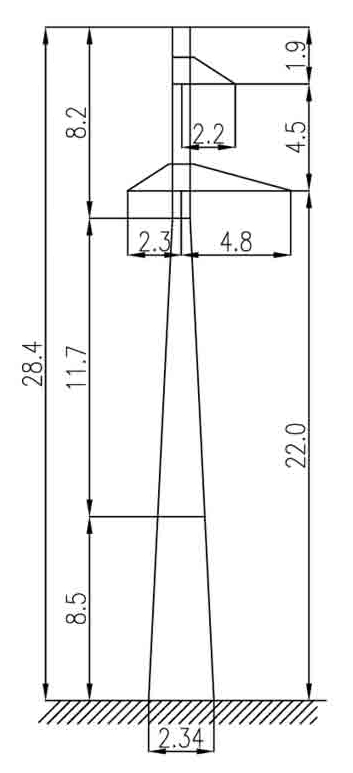

Опора является промежуточной одноцепной конструкцией для ВЛ 110 кВ. Общая высота — 28,4 м, высота траверсы — 22 м, ширина базы — 2,34 м. Масса без горячего цинкования — 2033 кг, с оцинкованием — 2108 кг. Типовой проект 3.407.2-170.1 05КМ. Расчётный ветровой район — III.

Отличительная особенность серии 1П110-3 — применение двух альтернативных марок грозозащитного троса: С 35 (ТК-8.0) и С 50 (ТК-9.1). Выбор конкретной марки определяется расчётом грозозащиты с учётом угла защиты, высоты опор и ширины трассы. Провод — АС 70/11. Тросостойка конструкцией не предусмотрена.

Расчётный учёт гололёдных нагрузок II–IV района означает, что несущие элементы конструкции спроектированы с запасом, необходимым для работы в зонах умеренно-тяжёлого и тяжёлого гололёда. Такой уровень нагрузок характерен для северных, горных и приморских регионов России — Урала, Поволжья, Западной Сибири, Сахалина.

Горячее цинкование несущих и крепёжных элементов опоры 1П110-3 критично именно для гололёдных районов: высокая влажность воздуха в переходные периоды и частые циклы замерзания-оттаивания создают интенсивную коррозионную среду. Серия 1П110-3 применима совместно с базовыми сериями на трассах, пересекающих климатические зоны с различными гололёдными условиями, без смены провода или тросовой арматуры.

Опора 1П110-3 образует унифицированный высотный ряд совместно с модификациями -3.2 и -8.5, обеспечивая применение конструкции в полном диапазоне строительных высот для прямолинейных участков одноцепных ВЛ 110 кВ в гололёдных районах II–IV. Горячее цинкование металлоконструкции обеспечивает длительную эксплуатацию без промежуточных защитных мероприятий.
