Опора 1П110-3-3.2

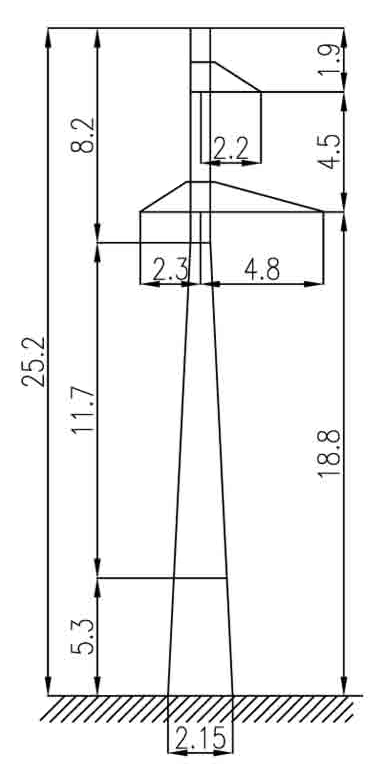

Версия 1П110-3-3.2 занимает промежуточное положение в высотном ряду серии 1П110-3: строительная высота составляет 25,2 м при отметке траверсы 18,8 м. Конструкция предназначена для прямолинейных участков одноцепных ВЛ 110 кВ в регионах с гололёдными нагрузками районов II–IV, где рельеф позволяет обойтись меньшей строительной высотой.

Ширина базы — 2,152 м. Масса без горячего цинкования 1797 кг, с оцинкованием — 1863 кг. Снижение высоты на 3,2 м относительно базовой 1П110-3 уменьшает изгибающий момент от ветровых нагрузок, позволяя облегчить конструкцию примерно на 12% при полном сохранении расчётного диапазона гололёдных нагрузок II–IV района. Типовой проект 3.407.2-170.1 05КМ, ветровой район III.

Провода — АС 70/11. Грозозащитные тросы — С 35 (ТК-8.0) или С 50 (ТК-9.1), выбор марки определяется проектом. Тросостойка отсутствует.

Диапазон гололёдных районов II–IV охватывает значительную часть территории Российской Федерации — от регионов с умеренным гололёдообразованием до зон с интенсивным обледенением проводов и тросов. Расчёт несущих профилей серии 1П110-3 выполнен с учётом этого диапазона: нагрузки от массы льда на двух проводах и одном тросе при одновременном ветровом воздействии учтены в нормальном режиме работы.

Горячее цинкование несущих и крепёжных элементов особенно важно для гололёдных районов II–IV, где повышенная влажность и циклическое обледенение создают ускоренную атмосферную коррозию незащищённого металла. Конструктивная совместимость 1П110-3-3.2 с другими высотными вариантами серии позволяет применять их в одной трассе без ограничений по марке провода или типу тросовой арматуры.

Опора 1П110-3-3.2 рекомендована для применения на участках трасс, где перепад рельефа позволяет снизить строительную высоту относительно базовой версии без ущерба для нормативного вертикального габарита. Сочетание горячего цинкования с расчётом на гололёдный район II–IV обеспечивает надёжную долгосрочную эксплуатацию линии в климатически сложных регионах.
