Опора 1П110-3-8.5

Наиболее компактная версия серии 1П110-3 — опора 1П110-3-8.5 — сочетает в себе минимальную строительную высоту в ряду с полным расчётным потенциалом по гололёдным нагрузкам районов II–IV. Именно это сочетание делает её востребованной на приподнятых участках трасс ВЛ 110 кВ в климатических зонах с интенсивным гололёдообразованием.

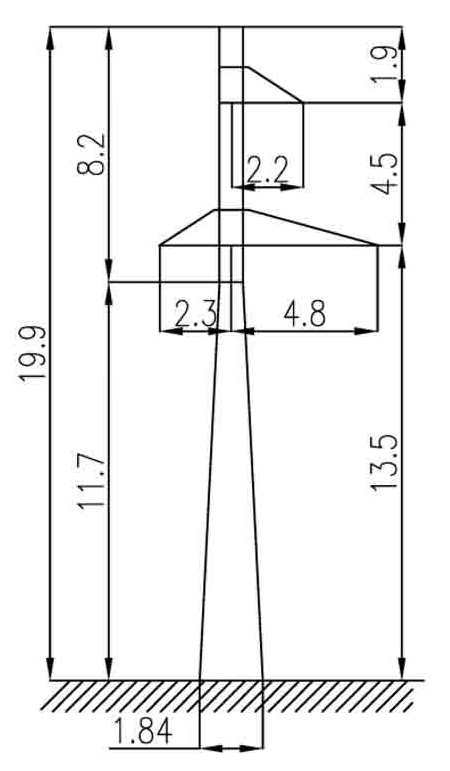

Общая высота — 19,9 м, высота траверсы — 13,5 м, ширина базы — 1,84 м. Масса без цинкования составляет 1406 кг, с горячим цинкованием — 1458 кг. Это наименьшие значения массы в серии 1П110-3 при том же расчётном диапазоне гололёдных нагрузок. Снижение высоты на 8,5 м относительно базовой 1П110-3 уменьшает расход металла примерно на 31%. Типовой проект 3.407.2-170.1 05КМ, ветровой район III.

Провода — АС 70/11. Грозозащитные тросы — С 35 (ТК-8.0) и С 50 (ТК-9.1), выбор по проекту. Тросостойка не предусмотрена: трос крепится непосредственно к оголовку стойки поддерживающим зажимом.

Пространственная решётчатая стойка из угловых стальных профилей сохраняет в полном объёме расчётную несущую способность по гололёдным нагрузкам II–IV района: вертикальные нагрузки от льда на проводах, горизонтальные нагрузки от ветра на обледенелых проводах, нагрузки на траверсы в аварийных режимах.

Применение опоры 1П110-3-8.5 на приподнятых участках трассы позволяет поддерживать нормативный габарит провода до земли без использования полноростных конструкций. В сочетании с 1П110-3 и 1П110-3-3.2 в одной трассе это обеспечивает оптимальную расстановку опор по рельефному профилю при сохранении единого расчётного гололёдного района. Горячее цинкование особенно актуально для гололёдных районов II–IV, где цикличность замерзания-оттаивания многократно ускоряет коррозию незащищённых металлических конструкций.

Монтаж опоры 1П110-3-8.5 не требует специализированного тяжёлого крана: масса оцинкованного комплекта 1458 кг доступна для стандартных монтажных машин класса КС-55713. Компактные габариты облегчают транспортировку деталей в труднодоступные районы — лесные, горные, таёжные зоны российского Севера, Урала и Дальнего Востока, входящие в гололёдные районы II–IV.
