Опора У35-2ТС

Типовой проект 3.407-119.2 (9411тм-т2) представляет оптимизированную линейку анкерно-угловых опор для ВЛ 35 кВ. Опора У35-2ТС — двухцепная модификация без тросостойки в рамках этого проекта. Снижение расхода металла достигнуто при сохранении нормативных показателей несущей способности и надёжности за счёт уточнённых расчётных методов.

Общая высота конструкции — 17,5 м, уровень траверсы — 10,5 м, ширина базы — 4,128 м. Эти параметры соответствуют базовой высотной модификации для условий стандартных пролётов двухцепных линий 35 кВ. Отсутствие тросостойки означает, что молниезащита на данных участках трассы реализуется без грозозащитного троса — проектное решение, обоснованное статистикой грозовой деятельности или технико-экономическими расчётами.

Анкерно-угловое назначение определяет область применения У35-2ТС: повороты трассы и анкерные точки двухцепных ВЛ. Провода обеих цепей фиксируются натяжными гирляндами изоляторов, воспринимающими результирующую горизонтальную нагрузку от тяжения при изменении направления линии. Анкерно-угловая опора секционирует линию и препятствует каскадному развитию аварии при обрыве в соседнем пролёте. Такое секционирование является обязательным требованием нормативных документов на проектирование ВЛ.

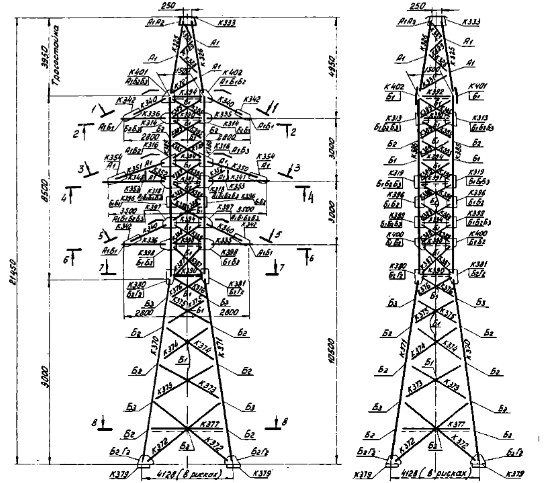

Масса по чертежу КМ без горячего цинкования — 4415 кг, с горячим цинкованием — 4587 кг. Горячее цинкование защищает металлоконструкцию от коррозии без необходимости регулярной окраски, снижая затраты на техническое обслуживание линии на протяжении всего срока эксплуатации. Долговечность оцинкованной стальной конструкции гарантирована в широком диапазоне климатических условий.

Опора У35-2ТС по проекту 9411тм-т2 применяется при строительстве и техническом перевооружении двухцепных распределительных сетей 35 кВ в районах, где проектирование без грозозащитного троса является обоснованным техническим решением. На двухцепных линиях 35 кВ без грозозащитного троса расстояние между цепями нормируется с учётом обеспечения необходимых электрических зазоров и безопасных условий работы на линии под напряжением. Это требование учтено в конструкции траверс опоры У35-2ТС.
