Анкерно-угловая стальная опора ВЛ 35 кВ, марка У35-2Т. Высота 21,45 м, масса 5200 кг.
Типовой проект и рабочие чертежи: 3.407-68/73.8
Тросостойка в верхней части ствола — отличительная черта опоры У35-2Т по сравнению с У35-2. Она предназначена для крепления грозозащитного троса, проходящего вдоль всей трассы ВЛ и формирующего защитный угол над фазными проводами. Благодаря тросостойке на двухцепных линиях 35 кВ обеспечивается полноценная молниезащита обеих цепей. Угол защитного экрана рассчитывается из геометрии тросостойки и расположения крайних проводов верхней цепи.
Опора выполнена по типовому проекту 3.407-68/73.8 и является двухцепной анкерно-угловой для воздушных линий 35 кВ. Общая высота — 21,45 м; уровень траверсы — 10,5 м. Значительная разница между общей высотой и высотой траверсы (почти 11 м) обусловлена именно тросостойкой, поднимающей точку крепления троса выше плоскости фазных проводов.
Ширина базы составляет 4,1 м. Ветровая нагрузка на трос добавляется к нагрузкам от двух цепей проводов, и база рассчитана с учётом суммарного изгибающего момента. Как анкерно-угловая, опора воспринимает горизонтальное тяжение от обеих цепей при повороте трассы; натяжные гирлянды изоляторов обеспечивают жёсткую фиксацию проводов в угловой точке.
Масса по чертежу КМ без горячего цинкования — 5004 кг, с цинкованием — 5200 кг. Прирост массы относительно У35-2 объясняется наличием тросостойки, усиленных элементов крепления и большей высотой конструкции. Горячее цинкование обеспечивает устойчивость металлоконструкции к атмосферным воздействиям на протяжении всего нормативного срока службы ВЛ.
Типовой проект 3.407-68/73.8 применяется при проектировании и реконструкции двухцепных сетей 35 кВ. Опора У35-2Т — стандартное решение для угловых точек трасс двухцепных ВЛ там, где обязательна молниезащита обеих цепей посредством грозозащитного троса. Правильно спроектированная система грозозащиты с тросостойкой снижает число грозовых перекрытий изоляции и уменьшает количество аварийных отключений. Для двухцепных линий с важными потребителями это особенно критично, поскольку грозовое перекрытие может вызвать одновременное отключение обеих цепей.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У35-2Т — анкерно-угловая, двухцепная, для воздушных линий электропередачи 35 кВ.

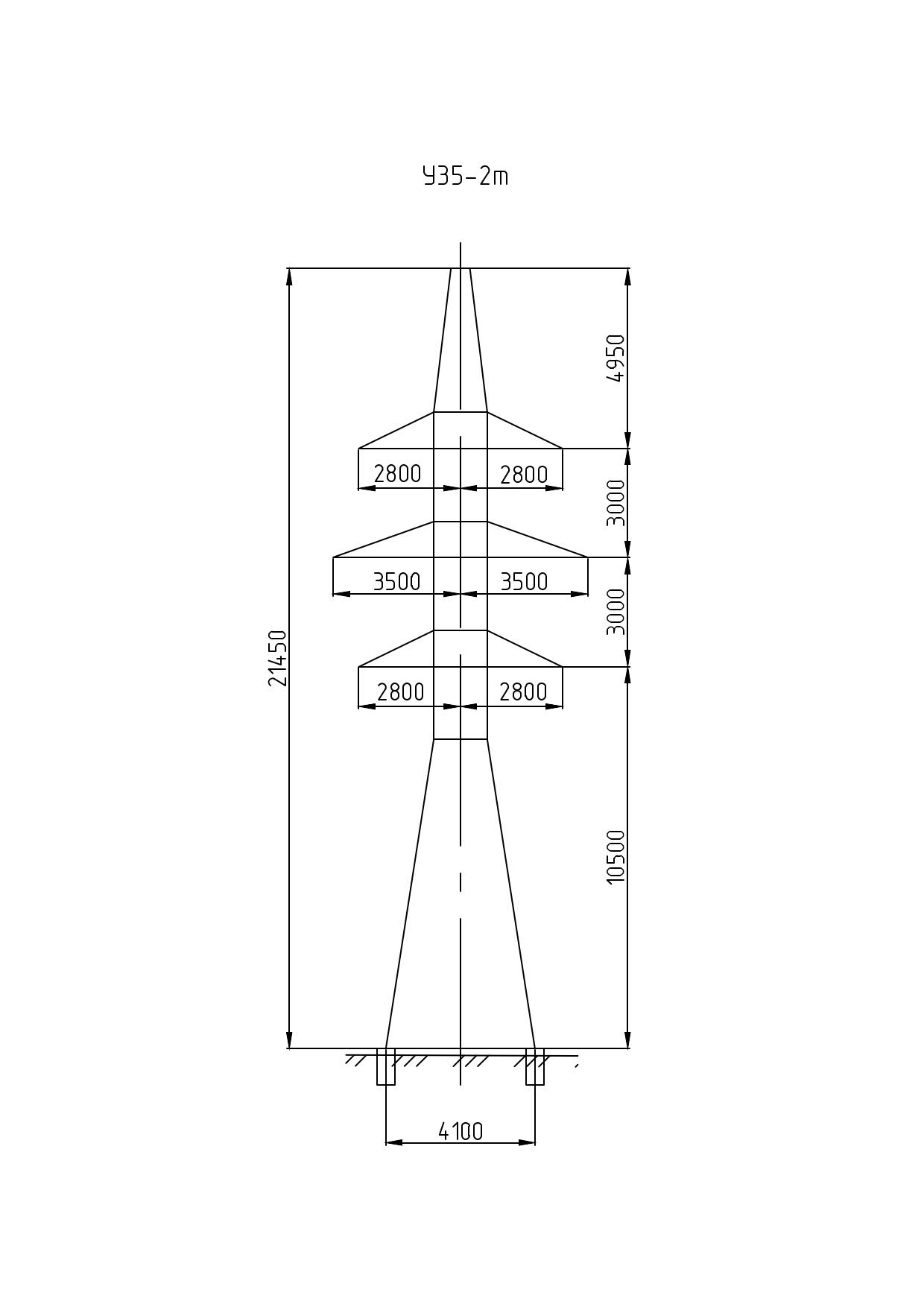

Полная высота — 21,45 м, отметка нижней траверсы — 10,5 м, размер основания — 4,1 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 5004 кг без покрытия и 5200 кг с горячим цинкованием. На цинковый слой приходится 196 кг.
Опора У35-2Т выполняется по рабочим чертежам 3.407-68/73.8. Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
