Анкерно-угловая стальная опора ВЛ 35 кВ, марка У35-2+5. Высота 22,5 м, масса 6850 кг.
Типовой проект и рабочие чертежи: 3.407-68/73.8 (3078тм-т8)
Высота 22,5 м делает опору У35-2+5 одной из крупных в серии двухцепных анкерно-угловых 35 кВ по типовому проекту 3.407-68/73.8 (3078тм-т8). Надставка +5 к базовой модификации У35-2 применяется на участках, где рельеф трассы или наличие пересекаемых объектов требует увеличенного вертикального габарита проводов. Высота траверсы составляет 15,5 м — на пять метров выше, чем у базовой модификации.
Двухцепная конфигурация позволяет совместить на одной опоре два независимых комплекта фазных проводов. Для анкерно-угловой опоры это означает суммирование тяжений двух цепей в угловой точке трассы: натяжные гирлянды изоляторов каждой цепи передают результирующую нагрузку на ствол. Конструкция рассчитывается на сочетание тяжения двух цепей с расчётными ветровыми и температурными нагрузками.
Тросостойка в данной модификации не предусмотрена. Ширина базы — 5,6 м — увеличена по сравнению с базовой У35-2 (4,1 м), поскольку надставка поднимает центр ветровых нагрузок выше, увеличивая опрокидывающий момент на фундамент. Расширенная база компенсирует этот эффект и обеспечивает нормативную устойчивость конструкции.
Масса по чертежу КМ без горячего цинкования составляет 6591 кг, с цинкованием — 6850 кг. Значительная масса обусловлена двухцепными нагрузками и требованиями к жёсткости удлинённого ствола. Транспортировка и монтаж таких опор выполняются с применением грузоподъёмной техники соответствующей грузоподъёмности. Горячее цинкование металлоконструкции обеспечивает надёжную антикоррозионную защиту на весь проектный срок службы линии.
Типовой проект 3.407-68/73.8 допускает применение У35-2+5 в различных ветровых районах. При проектировании двухцепных распределительных сетей 35 кВ опора занимает угловые участки трассы с повышенными требованиями к вертикальному габариту подвески проводов. На стадии проектирования трассы специалист выбирает между базовой У35-2 и У35-2+5 исходя из профиля местности и результатов трассирования. Использование надставки позволяет обойтись без дополнительного промежуточного пролёта или изменения трассы при обходе препятствия.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У35-2+5 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 35 кВ.

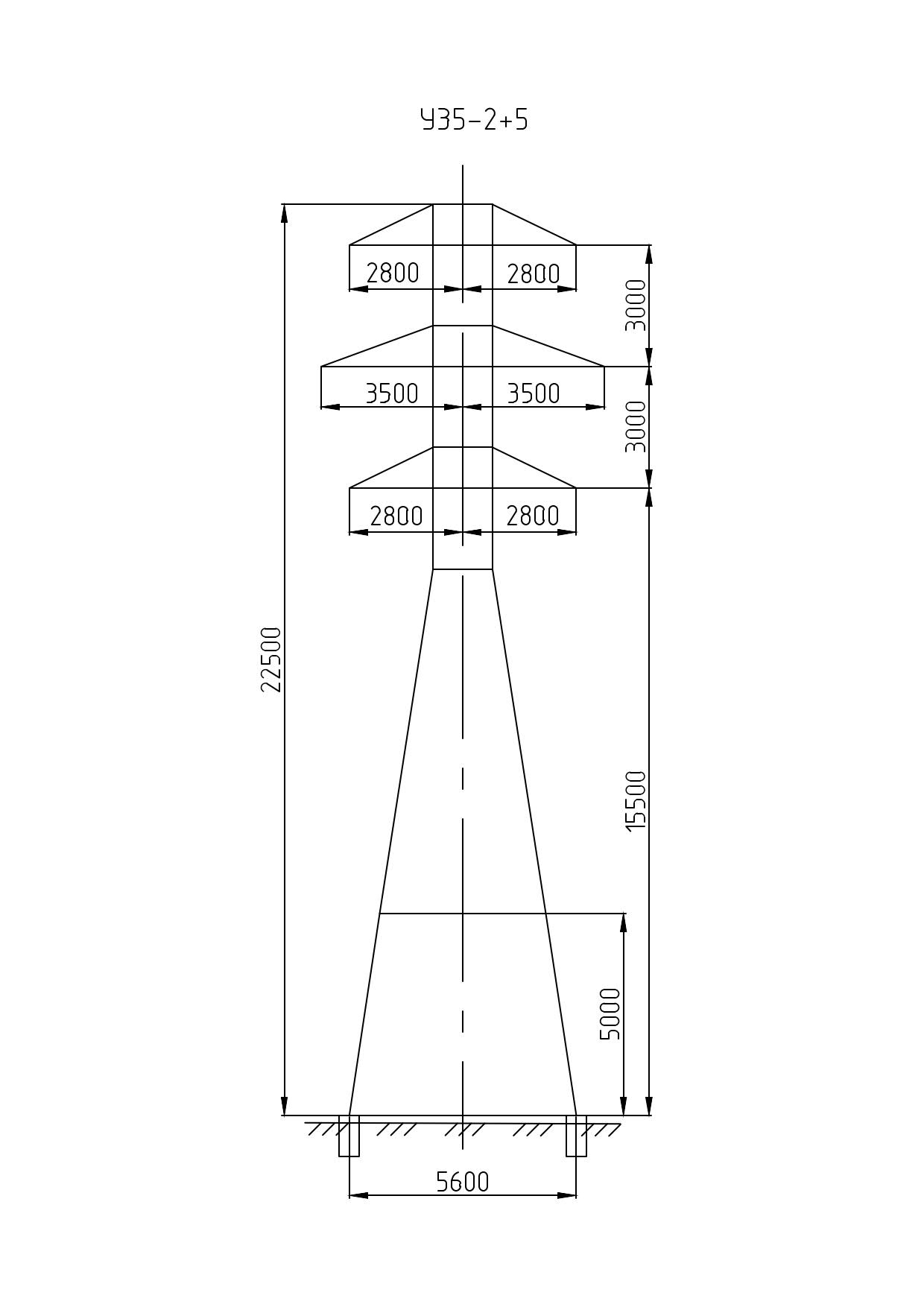

Полная высота — 22,5 м, отметка нижней траверсы — 15,5 м, размер основания — 5,6 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6591 кг без покрытия и 6850 кг с горячим цинкованием. На цинковый слой приходится 259 кг.
Опора У35-2+5 выполняется по рабочим чертежам 3.407-68/73.8 (3078тм-т8). Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
