Анкерно-угловая стальная опора ВЛ 35 кВ, марка У35-2Т+5. Высота 26,45 м, масса 7033 кг.
Типовой проект и рабочие чертежи: 3.407-68/73.8
Суммирование двух факторов — двухцепной схемы и надставки +5 — делает опору У35-2Т+5 одной из наиболее нагруженных конструкций в серии 35 кВ по типовому проекту 3.407-68/73.8. Общая высота составляет 26,45 м, траверса расположена на отметке 15,5 м. Тросостойка поднимает вершину опоры значительно выше плоскости фазных проводов, обеспечивая надлежащий угол грозозащиты для обеих цепей при данной высоте подвески проводов.
Анкерно-угловое назначение предполагает воздействие горизонтальных сил тяжения от двух цепей проводов на поворотах трассы. Надставка +5 переносит центр ветровых нагрузок выше, увеличивая опрокидывающий момент на фундамент. Ширина базы — 5,6 м — скорректирована с учётом этого эффекта и обеспечивает нормативную устойчивость при расчётных сочетаниях нагрузок от ветра, тяжения и массы проводов с тросом.
Масса по чертежу КМ без горячего цинкования — 6769 кг, с цинкованием — 7033 кг. Значительная масса конструкции требует соответствующей грузоподъёмности монтажной техники и тщательного планирования транспортировки на трассу. Горячее цинкование защищает развитую поверхность стальных элементов от коррозии в условиях осадков, конденсата и промышленных загрязнений.
Опора У35-2Т+5 применяется на угловых участках трассы, где одновременно необходимы: двухцепная схема для повышения пропускной способности коридора ВЛ, увеличенный вертикальный габарит для соблюдения нормативных требований в местах пересечений, и грозозащита обеих цепей посредством троса. Совокупность этих требований нередко возникает при строительстве в густонаселённых районах.
Типовой проект 3.407-68/73.8 охватывает широкий диапазон климатических и нагрузочных условий. Опора У35-2Т+5 — обоснованный выбор для сложных угловых участков двухцепных распределительных сетей 35 кВ. Монтаж опор большой высоты и значительной массы требует детального планирования: выбора монтажных механизмов, временных такелажных приспособлений и мест стоянки кранов. При строительстве в стеснённых условиях применяются специализированные методы подъёма секций опоры.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У35-2Т+5 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 35 кВ.

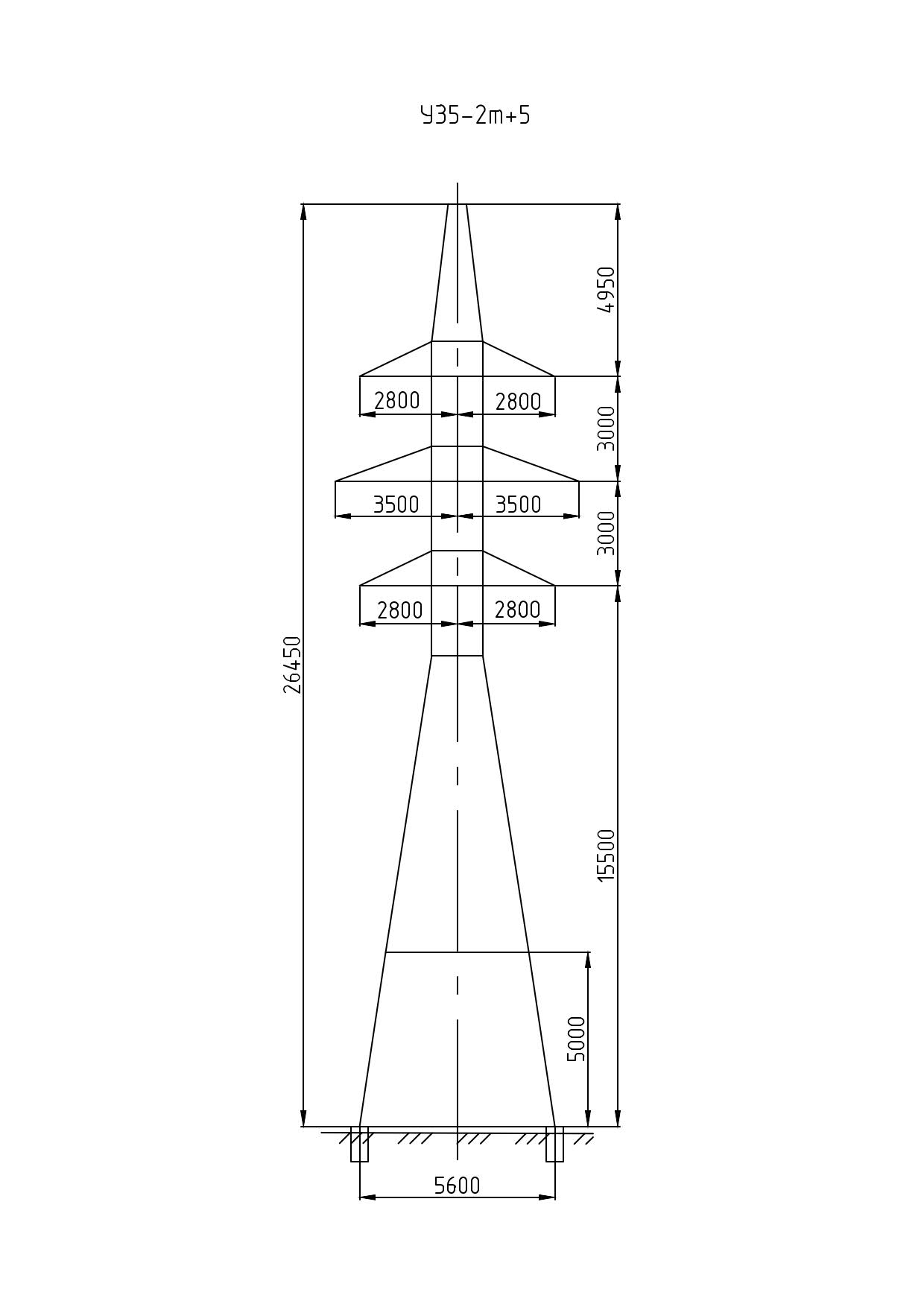

Полная высота — 26,45 м, отметка нижней траверсы — 15,5 м, размер основания — 5,6 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6769 кг без покрытия и 7033 кг с горячим цинкованием. На цинковый слой приходится 264 кг.
Опора У35-2Т+5 выполняется по рабочим чертежам 3.407-68/73.8. Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
