Анкерно-угловая стальная опора ВЛ 330 кВ, марка У330н-3+9. Высота 30,1 м, масса 19494 кг.
Типовой проект и рабочие чертежи: 7.330.01-КМ
Опора У330н-3+9 — компактная одноцепная анкерно-угловая конструкция ВЛ 330 кВ с надставкой 9 м. Общая высота 30,1 м, отметка нижней траверсы 20,6 м, размер основания 8,72 м; рабочие чертежи 7.330.01-КМ.
Примечательно соотношение габаритов: при общей высоте всего 30,1 м нижний провод подвешивается на отметке 20,6 м. Компактная компоновка серии У330н-3 даёт минимальную «надстройку» над нижней траверсой, что уменьшает парусность верхней части и снижает ветровую составляющую момента в заделке.
Масса металлоконструкции по чертежу КМ — 18 445 кг, с горячим цинкованием — 19 494 кг; цинковый слой весит 1049 кг. Относительно базового габарита конструкция тяжелее на 5971 кг.
Опора анкерно-угловая, одноцепная, для ВЛ 330 кВ; типовой проект новой унификации 7.330.01. Район по гололёду — II–IV.
Применяется на углах поворота и в анкерных точках ВЛ 330 кВ, где требуется повышенный габарит подвеса при ограничении общей высоты сооружения — например, вблизи аэродромных зон или на участках с нормируемой высотной застройкой.
Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется горячеоцинкованной и разукрупнённой, монтируется секциями без сварочных работ на трассе. Максимальный габарит серии — У330н-3+14 общей высотой 35,1 м.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У330н-3+9 — анкерно-угловая новой унификации, одноцепная, для воздушных линий электропередачи 330 кВ.

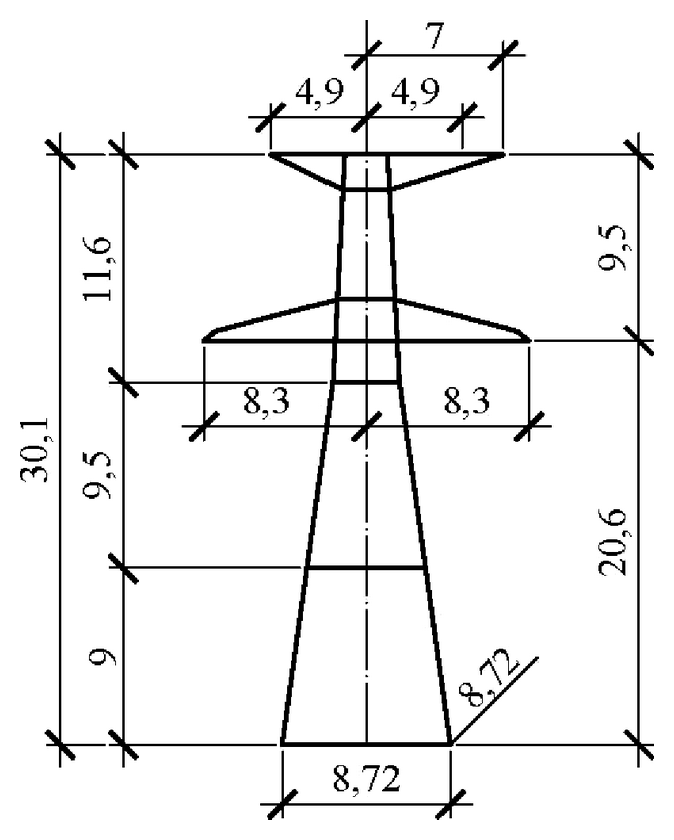

Полная высота — 30,1 м, отметка нижней траверсы — 20,6 м, размер основания — 8,72 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 18445 кг без покрытия и 19494 кг с горячим цинкованием. На цинковый слой приходится 1049 кг.
Опора У330н-3+9 выполняется по рабочим чертежам 7.330.01-КМ. Расчётные климатические условия: район по гололёду — II–IV. Возможно изготовление по индивидуальным чертежам КМД.
