Опора У330н-1+14

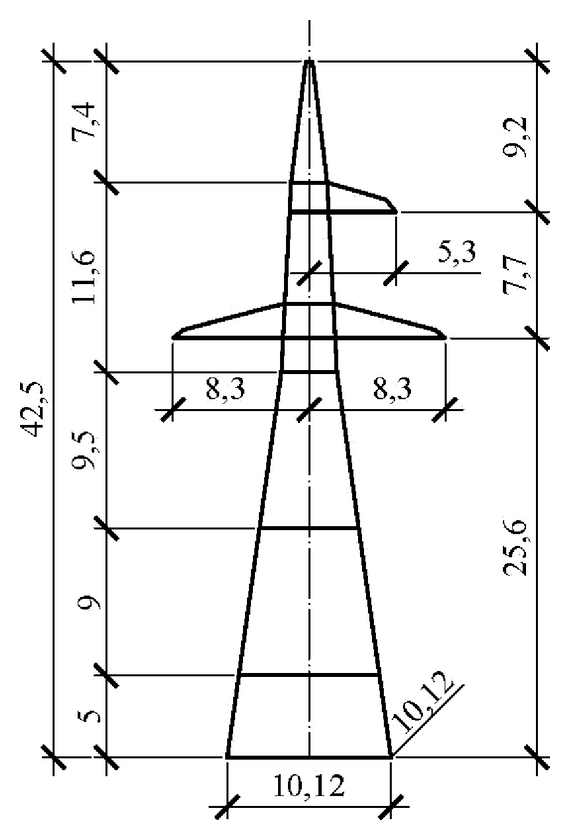

Максимальная ступень высотного ряда одноцепной серии У330н-1 — надставка 14 м. Опора У330н-1+14 имеет общую высоту 42,5 м при отметке нижней траверсы 25,6 м; размер основания увеличен до 10,12 м. Рабочие чертежи — 7.330.01-КМ.

Соотношение показательно: относительно базовой У330н-1 высота выросла на 49 %, ширина основания — на 64 %, а масса с цинкованием — на 74 %: 24 626 кг против 14 160 кг. Опережающий рост базы и массы закономерен — с увеличением высоты одновременно растут плечо приложения тяжения проводов и собственная ветровая нагрузка на решётчатую конструкцию.

Основание шириной более десяти метров требует индивидуального подхода к фундаментам. Для анкерно-угловых опор такой высоты определяющими обычно оказываются не сжимающие, а вырывающие усилия на подножники в аварийных сочетаниях нагрузок, поэтому фундаментное решение подбирается расчётом с учётом фактических грунтовых условий точки установки.

Опора одноцепная, анкерно-угловая, для ВЛ 330 кВ; типовой проект новой унификации 7.330.01. Район по гололёду — II–IV.

Масса металлоконструкции по чертежу КМ — 23 304 кг, вклад горячего цинкования — 1322 кг. Все соединения болтовые; конструкция собирается на трассе секциями без сварочных работ.

Применяется на больших переходах ВЛ 330 кВ через водные преграды и транспортные магистрали, а также в анкерных точках с максимальными для серии требованиями к отметке подвеса проводов.
