Опора У330н-1+5

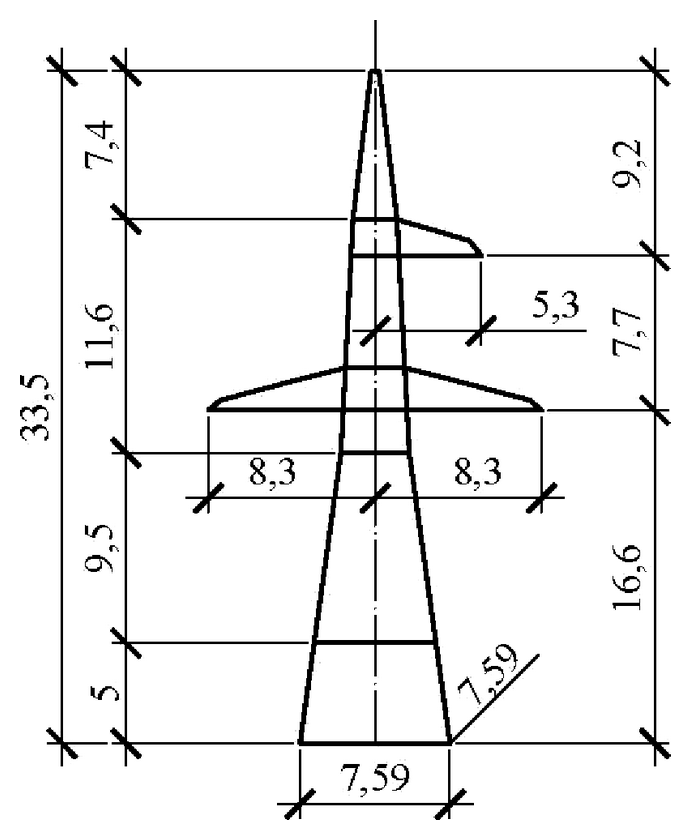

Индекс «+5» в шифре У330н-1+5 означает подъём конструкции на 5 м относительно базовой У330н-1: общая высота увеличена с 28,5 до 33,5 м, отметка нижней траверсы — с 11,6 до 16,6 м, размер основания — с 6,19 до 7,59 м.

Надставка применяется там, где габарит от нижнего провода до земли или до пересекаемого объекта не выдерживается при базовой высоте: понижение рельефа, пересечение дорог, водотоков, линий связи и действующих ВЛ. Пять метров — минимальная ступень высотного ряда серии.

Масса металлоконструкции — 16 517 кг по чертежу КМ и 17 447 кг с горячим цинкованием. Относительно базового типоразмера прирост составляет 3287 кг, то есть 23 %. Основание при этом расширилось на 23 % — рост базы и рост массы у анкерно-угловых опор идут практически синхронно, поскольку определяются одним и тем же фактором: увеличением плеча приложения горизонтальных усилий.

Опора одноцепная, анкерно-угловая, для ВЛ 330 кВ; типовой проект новой унификации 7.330.01, рабочие чертежи 7.330.01-КМ. Район по гололёду — II–IV.

Цинковое покрытие массой 930 кг обеспечивает барьерную и электрохимическую защиту стали одновременно: при локальном повреждении слоя цинк расходуется первым, не позволяя развиться очаговой коррозии основного металла.

Под надставное исполнение разрабатываются собственные фундаменты — заменить У330н-1 на У330н-1+5 на уже подготовленном основании нельзя. Следующие ступени высотного ряда — У330н-1+9 (37,5 м) и У330н-1+14 (42,5 м).
