Опора У330н-3+5

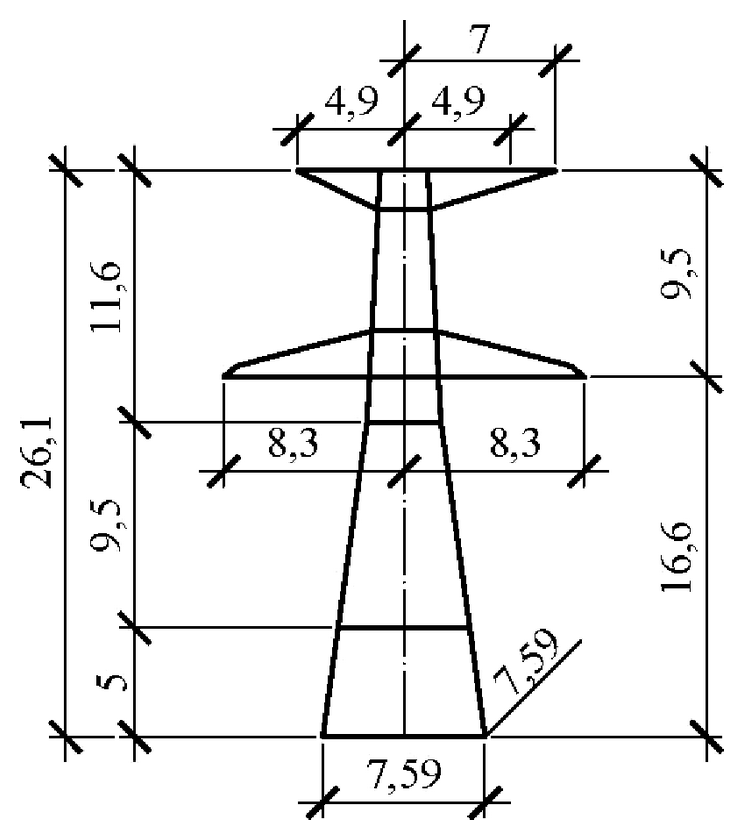

Пятиметровая надставка поднимает компактную анкерно-угловую опору У330н-3 с 21,1 до 26,1 м. Отметка нижней траверсы увеличивается с 11,6 до 16,6 м, размер основания — с 6,19 до 7,59 м. Типоразмер У330н-3+5 выполняется по рабочим чертежам 7.330.01-КМ.

Масса металлоконструкции — 15 894 кг по чертежу КМ и 16 795 кг с горячим цинкованием. Прирост относительно базового габарита составляет 3272 кг, то есть почти четверть массы конструкции.

Для компактной серии У330н-3 надставка особенно существенна: её строительная высота изначально невелика, поэтому уже первая ступень высотного ряда заметно расширяет область применения — от участков с естественно высокой отметкой земли до пересечений с дорогами и коммуникациями.

Опора одноцепная, анкерно-угловая, для ВЛ 330 кВ; типовой проект новой унификации 7.330.01. Район по гололёду — II–IV. Цинковое покрытие весит 901 кг.

Анкерно-угловая опора удерживает провода натяжными гирляндами и делит линию на независимые анкерные участки. На ВЛ 330 кВ, где фазы выполняются расщеплёнными — по два провода в фазе, — суммарное тяжение, воспринимаемое такой конструкцией, особенно велико, отсюда широкое основание при относительно небольшой высоте.

Следующие ступени высотного ряда — У330н-3+9 (30,1 м) и У330н-3+14 (35,1 м).
