Анкерно-угловая стальная опора ВЛ 330 кВ, марка У330н-1+9. Высота 37,5 м, масса 20166 кг.
Типовой проект и рабочие чертежи: 7.330.01-КМ
Опора У330н-1+9 занимает промежуточное положение в высотном ряду серии между исполнениями +5 и +14: надставка 9 м увеличивает общую высоту с базовых 28,5 до 37,5 м, а отметку нижней траверсы — с 11,6 до 20,6 м. Размер основания составляет 8,72 м.
Масса металлоконструкции по чертежу КМ — 19 087 кг, с горячим цинкованием — 20 166 кг. Против базового типоразмера конструкция тяжелее на 6006 кг — надставка 9 м добавляет к анкерно-угловой опоре 330 кВ более 40 % её исходной массы.
Такие типоразмеры применяются на ответственных пересечениях: судоходные и несудоходные водотоки, магистральные железные дороги, действующие линии электропередачи, участки с резким понижением рельефа. Анкерно-угловое исполнение позволяет одновременно закрепить тяжение проводов и выделить переход в самостоятельный анкерный участок линии.
Опора одноцепная, для ВЛ 330 кВ; типовой проект новой унификации 7.330.01, рабочие чертежи 7.330.01-КМ. Район по гололёду — II–IV.
Горячее цинкование добавляет 1079 кг. Покрытие наносится погружением деталей в расплав и образует диффузионные железоцинковые фазы, прочно связанные с основным металлом; оно не отслаивается при погрузке, перевозке и монтаже конструкции.
При массе свыше двадцати тонн опора поставляется разукрупнённой на отправочные марки; сборка выполняется укрупнёнными блоками на площадке с последующим подъёмом краном и наращиванием ствола.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У330н-1+9 — анкерно-угловая новой унификации, одноцепная, для воздушных линий электропередачи 330 кВ.

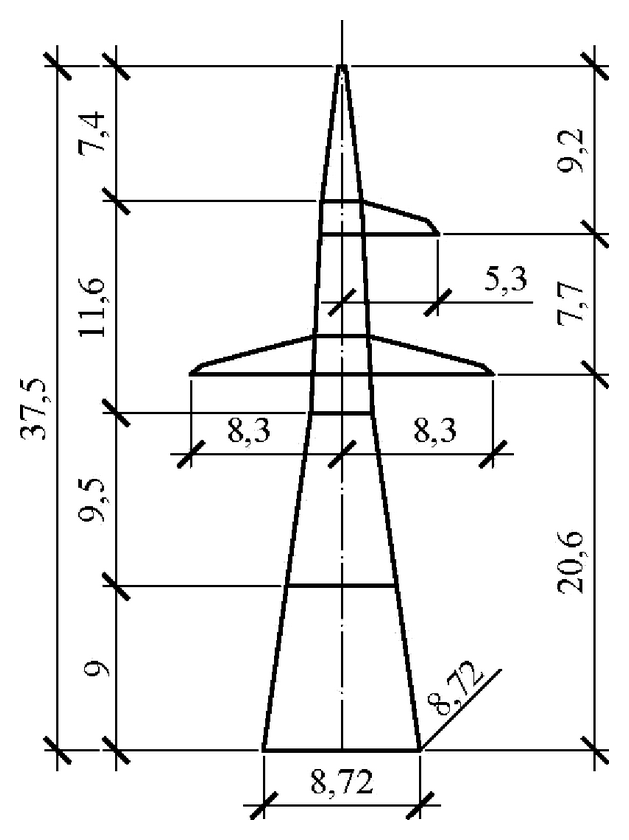

Полная высота — 37,5 м, отметка нижней траверсы — 20,6 м, размер основания — 8,72 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 19087 кг без покрытия и 20166 кг с горячим цинкованием. На цинковый слой приходится 1079 кг.
Опора У330н-1+9 выполняется по рабочим чертежам 7.330.01-КМ. Расчётные климатические условия: район по гололёду — II–IV. Возможно изготовление по индивидуальным чертежам КМД.
