Опора У330н-3+14

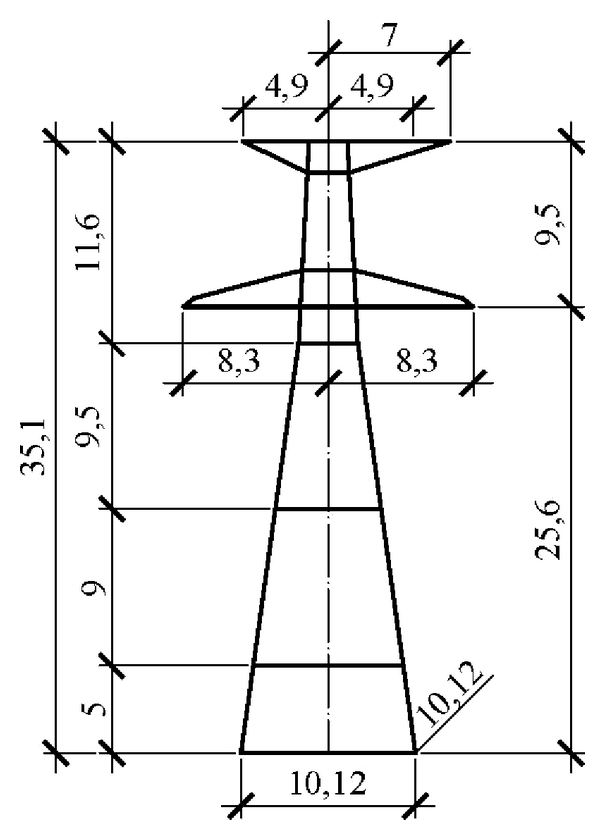

У330н-3+14 — максимальный габарит компактной анкерно-угловой серии 330 кВ: общая высота 35,1 м при отметке нижней траверсы 25,6 м и размере основания 10,12 м. Рабочие чертежи — 7.330.01-КМ.

Сочетание параметров необычно: нижний провод подвешивается на 25,6 м, а вся конструкция возвышается лишь до 35,1 м. Для сравнения, у серии У330н-1 при той же отметке траверсы общая высота достигает 42,5 м. Компактная компоновка позволяет получить большой габарит проводов до земли при существенно меньшей строительной высоте опоры.

Масса металлоконструкции по чертежу КМ — 22 751 кг, с горячим цинкованием — 24 049 кг; вклад цинкового слоя — 1298 кг. Относительно базовой У330н-3 (21,1 м, 13 523 кг) масса выросла на 10 526 кг — надставка 14 м добавляет к анкерно-угловой опоре 330 кВ около 78 % её исходной металлоёмкости.

Опора одноцепная, анкерно-угловая, для ВЛ 330 кВ; типовой проект новой унификации 7.330.01. Район по гололёду — II–IV.

Область применения — ответственные пересечения ВЛ 330 кВ, где требуется высокая отметка подвеса при ограничении общей высоты конструкции. Анкерно-угловое исполнение позволяет одновременно закрепить тяжение расщеплённых фаз и выделить переход в самостоятельный анкерный участок линии.

ООО «ЭнергоПромКонструкция» изготавливает опоры серии У330н по чертежам КМ и КМД, с горячим цинкованием и комплектной поставкой метизов и деталей крепления гирлянд.
