Опора У330н-1

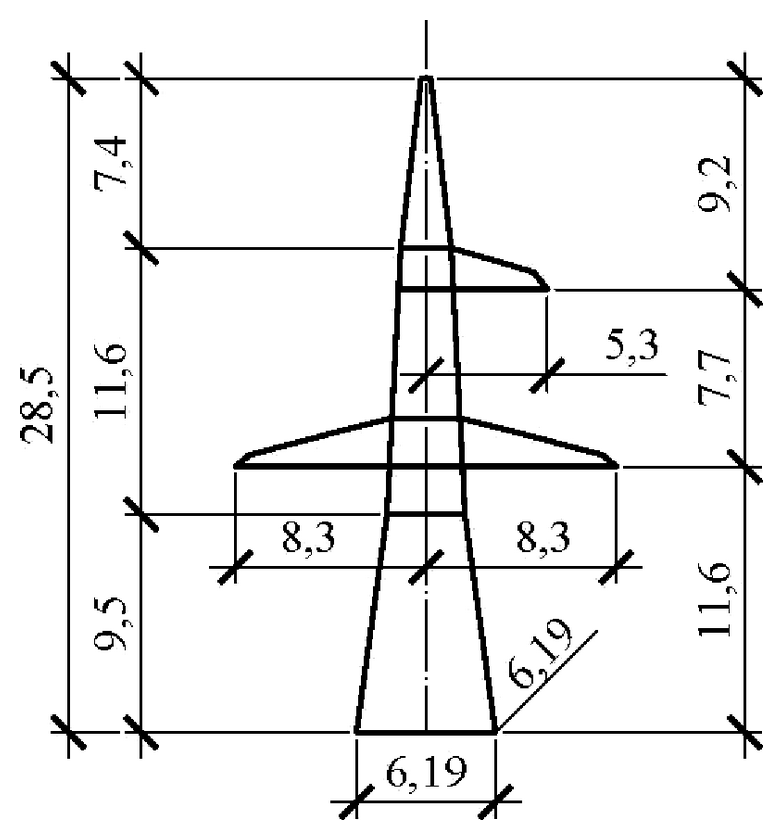

У330н-1 — базовая одноцепная анкерно-угловая опора воздушных линий 330 кВ в серии новой унификации, выполняемая по рабочим чертежам 7.330.01-КМ. Общая высота 28,5 м, отметка нижней траверсы 11,6 м, размер основания 6,19 м.

Анкерно-угловая опора удерживает провода натяжными гирляндами и потому постоянно воспринимает разность тяжений смежных пролётов, а на углах поворота — ещё и равнодействующую от изменения направления трассы. Она же делит линию на независимые анкерные участки, останавливая развитие аварии при обрыве провода в соседнем пролёте. Для класса 330 кВ, где фазы выполняются расщеплёнными — по два провода в фазе для снижения потерь на корону и уровня радиопомех, — суммарное тяжение особенно велико.

Отсюда и габариты основания: 6,19 м при высоте 28,5 м, то есть отношение около 1:4,6. Широкий разнос ног передаёт опрокидывающий момент на фундаменты без чрезмерного роста вырывающих усилий на подножники.

Масса металлоконструкции по чертежу КМ — 13 406 кг, с горячим цинкованием — 14 160 кг. Цинковый слой весит 754 кг и наносится погружением деталей в расплав до сборки, что защищает все поверхности, включая внутренние полости профилей, торцы и зоны болтовых отверстий.

Район по гололёду — II–IV. Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется разукрупнённой на отправочные марки и монтируется секциями без сварочных работ на трассе.

В серии предусмотрены надставные исполнения У330н-1+5 (33,5 м), У330н-1+9 (37,5 м) и У330н-1+14 (42,5 м). ООО «ЭнергоПромКонструкция» изготавливает опоры серии У330н по чертежам КМ и КМД с комплектной поставкой метизов.
