Опора У330-3ТС+9

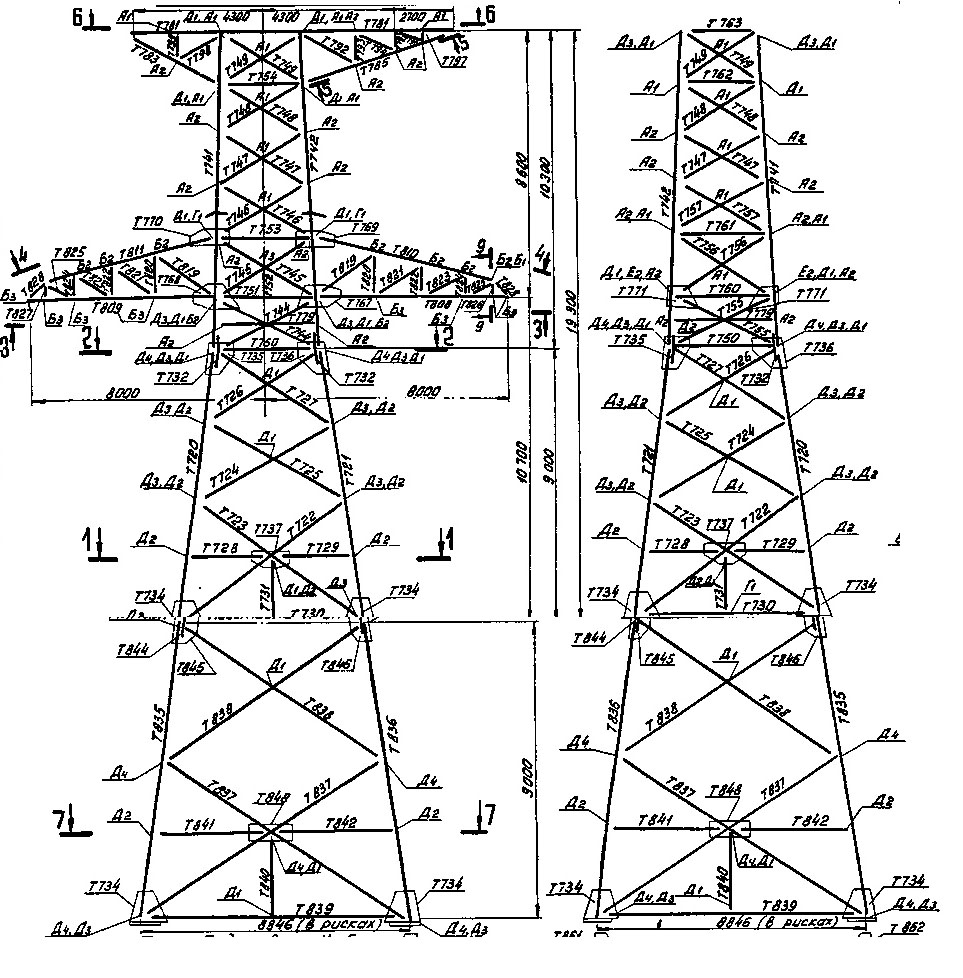

Надставка 9 м в шифре У330-3ТС+9 задаёт промежуточное положение между базовым исполнением У330-3ТС и максимальной версией с надставкой 14 м. Общая высота конструкции — 28,3 м, что на 9 м больше высоты базовой модели серии. Такой вариант востребован на участках трассы ВЛ 330 кВ с умеренно сложным рельефом, где базовой высоты 19,3 м недостаточно, но высота 33,3 м избыточна по условиям трассирования.

Типовой проект 3.407-117 (9206тм-т3) охватывает все модификации данной серии. Высота траверсы в исполнении У330-3ТС+9 составляет 19,7 м — существенно больше, чем в базовом варианте. Это напрямую влияет на допустимый провес провода в пролёте и увеличивает допустимый пролёт при соблюдении нормированного габарита. Ширина базы 8,95 м соответствует расчётной высоте ствола и обеспечивает устойчивость под угловой нагрузкой.

Масса опоры У330-3ТС+9 без цинкового покрытия составляет 15 232 кг, с горячим цинкованием — 15 827 кг. Это промежуточное значение в ряду металлоёмкости серии: базовая версия весит 9 865 кг, версия с надставкой 14 м — 20 214 кг. Горячее цинкование всех элементов выполняется в заводских условиях и гарантирует антикоррозионную стойкость на весь срок службы линии.

Конструкция рассчитана на анкерно-угловое применение при одноцепной подвеске проводов 330 кВ. В отличие от промежуточных опор, У330-3ТС+9 воспринимает расчётные тяжения в проводах при нормальных и аварийных режимах. Нагрузки на фундамент в связи с этим значительно выше, чем у промежуточных конструкций аналогичной высоты.

В проектной практике опора У330-3ТС+9 применяется там, где трасса проходит вблизи естественных или техногенных препятствий. Её место в серии 9206тм-т3 соответствует концепции унификации: чередование базовых и надставных исполнений позволяет оптимально вписать линию в профиль местности и минимизировать суммарную металлоёмкость проекта.
