Анкерно-угловая стальная опора ВЛ 330 кВ, марка У330-3. Высота 19,3 м, масса 10912 кг.
Типовой проект и рабочие чертежи: 3.407-100 (3080тм-т9)
Анкерно-угловая опора У330-3 — одна из наиболее лёгких в серии угловых опор для ВЛ 330 кВ: масса без цинкования составляет 10 502 кг, с горячим цинком — 10 912 кг. Это базовое одноцепное исполнение без надставок, рассчитанное по типовому проекту 3.407-100 (3080тм-т9).
Общая высота конструкции — 19,3 м, высота траверсы — 10,7 м, ширина основания — 6,24 м. Компактная геометрия характерна для нижней ступени высотного ряда серии. Такие опоры применяются на равнинных участках трассы, где рельеф и расположение объектов не требуют увеличенного расстояния от провода до земли. Относительно небольшие размеры снижают нагрузку на фундамент и упрощают транспортировку элементов к месту монтажа.
Как анкерно-угловая одноцепная опора, У330-3 воспринимает горизонтальное тяжение проводов при повороте трассы ВЛ и служит анкерным пунктом, ограничивающим зону аварийного разрушения при обрыве проводника. Эти функции принципиально отличают её от промежуточных опор, несущих преимущественно поперечные и вертикальные нагрузки.
Горячее цинкование обеспечивает многолетнюю антикоррозионную защиту в полевых условиях — при воздействии влаги, ультрафиолета, промышленных загрязнений и перепадов температур. Для опор небольшой массы, как У330-3, соотношение объёма цинкового покрытия к массе стальной конструкции несколько выше, чем для крупных модификаций, однако защитный эффект полностью оправдывает данное решение для всех опор наружной установки.
Применение У330-3 наиболее эффективно на участках одноцепных ВЛ 330 кВ со стандартными пролётами и умеренным рельефом. Типовой проект 3.407-100 обеспечивает проверенность конструктивных решений и совместимость с высотными модификациями серии, что упрощает проектирование участков с чередованием опор различной высоты.
При строительстве одноцепных ВЛ 330 кВ на равнинных трассах У330-3 позволяет минимизировать расход металла на анкерных позициях, ограничивая применение более высоких и тяжёлых модификаций только теми участками, где это действительно обосновано рельефом или наличием объектов с нормируемым габаритом.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У330-3 — анкерно-угловые, одноцепная, для воздушных линий электропередачи 330 кВ.

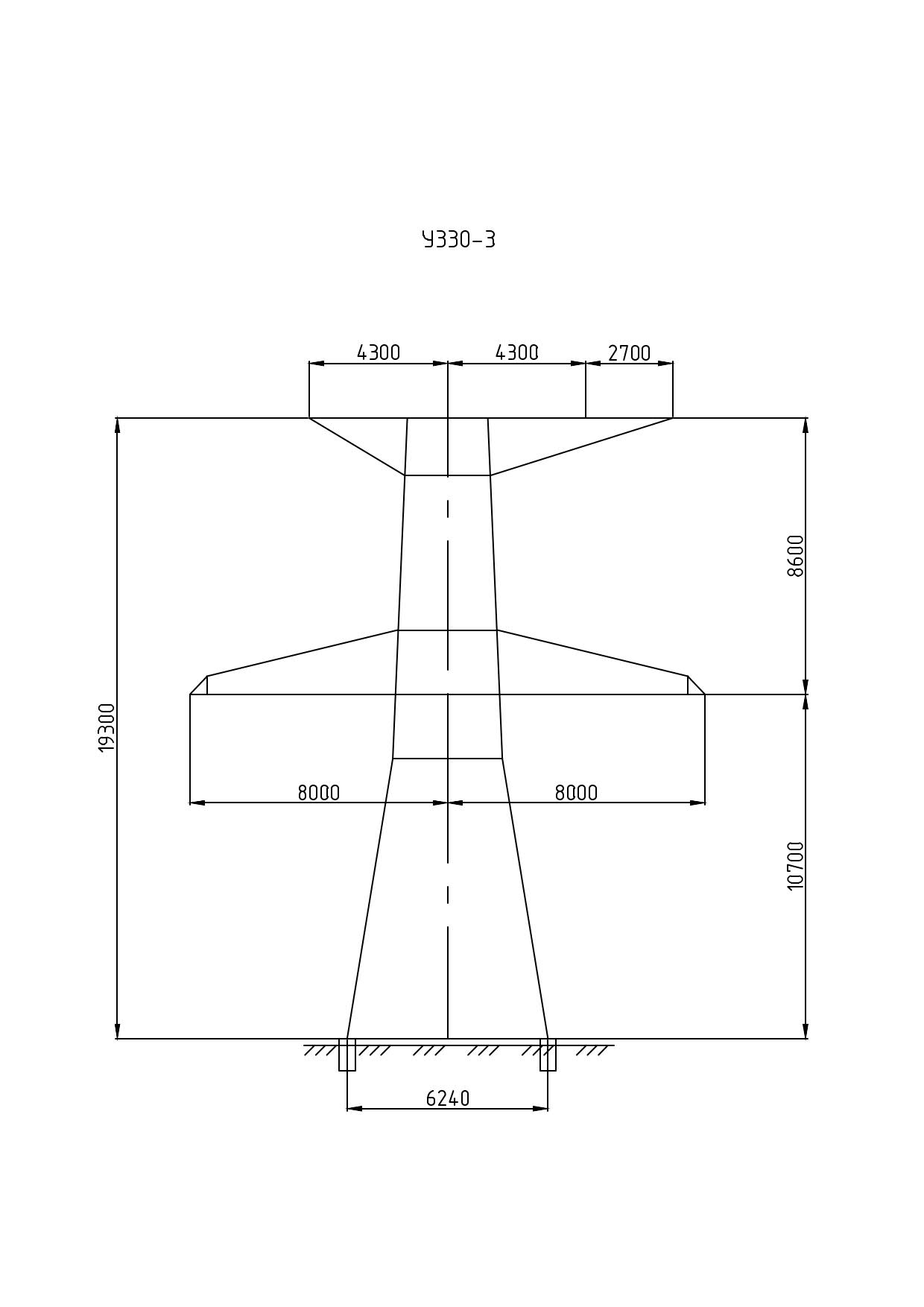

Полная высота — 19,3 м, отметка нижней траверсы — 10,7 м, размер основания — 6,24 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 10502 кг без покрытия и 10912 кг с горячим цинкованием. На цинковый слой приходится 410 кг.
Опора У330-3 выполняется по рабочим чертежам 3.407-100 (3080тм-т9). Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
