Опора У330-3+5

Типовой проект 9253тм-1 выделяет опору У330-3+5 из общего ряда серии «У330-3»: в отличие от смежных модификаций, разработанных по проекту 3.407-100, данная конструкция выполнена на иной нормативной проектной базе. Одноцепная анкерно-угловая опора для ВЛ 330 кВ с надставкой +5 м.

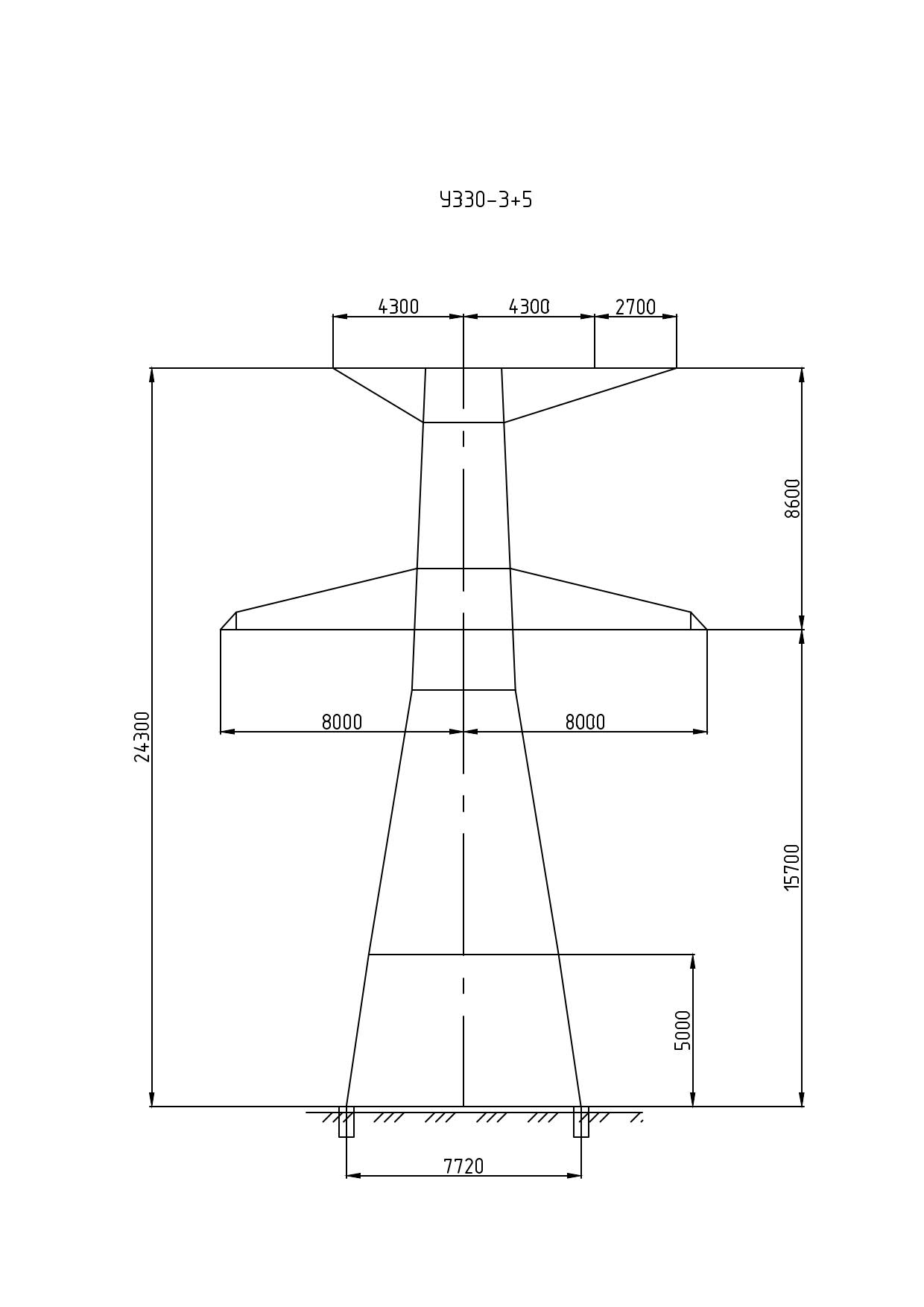

Общая высота — 24,3 м, высота траверсы — 15,7 м, ширина основания — 7,74 м. Масса без горячего цинкования — 12 983 кг, с цинком — 13 489 кг. Относительно небольшая масса при умеренной высоте характеризует эту опору как рациональное решение для участков со средними требованиями к вертикальному расстоянию от провода до земли. Компактная конструкция снижает нагрузки на фундамент и упрощает транспортировку элементов.

Надставка 5 м относительно базового исполнения обеспечивает дополнительный вертикальный запас там, где незначительное превышение нормативного расстояния не позволяет применить опору без надставки. При этом масса конструкции значительно меньше, чем у вариантов +9 или +14, что является экономическим преимуществом при оптимальном подборе высоты.

Как и все опоры серии «У», У330-3+5 предназначена для восприятия горизонтального тяжения проводов на углах поворота трассы и для организации анкерных участков. Это принципиально отличает её от промежуточных опор, несущих исключительно поперечные и вертикальные нагрузки от ветра и веса проводов с гололёдом.

Горячее цинкование металлоконструкции гарантирует защиту от коррозии на протяжении всего нормативного срока службы линии. Применение по типовому проекту 9253тм-1 обеспечивает соответствие конструкции действующим требованиям к опорам ВЛ 330 кВ и упрощает разработку и согласование проектной документации при строительстве и реконструкции линий.

Применение У330-3+5 совместно с базовыми и более высокими модификациями серии на одном участке линии возможно в рамках единого типового проекта без дополнительных конструкторских согласований. Это обеспечивает гибкость при проектировании трасс с умеренно неоднородным рельефом и стандартизирует монтажную оснастку для всей серии.
