Опора У330-3ТС

Конструкция У330-3ТС относится к серии анкерно-угловых опор для одноцепных воздушных линий напряжением 330 кВ и разработана по типовому проекту 3.407-117 (9206тм-т3). Это базовое исполнение серии без высотных надставок, ориентированное на применение в типовых условиях рельефа, где отметки проводов над поверхностью земли укладываются в стандартный нормируемый габарит без дополнительного увеличения высоты ствола.

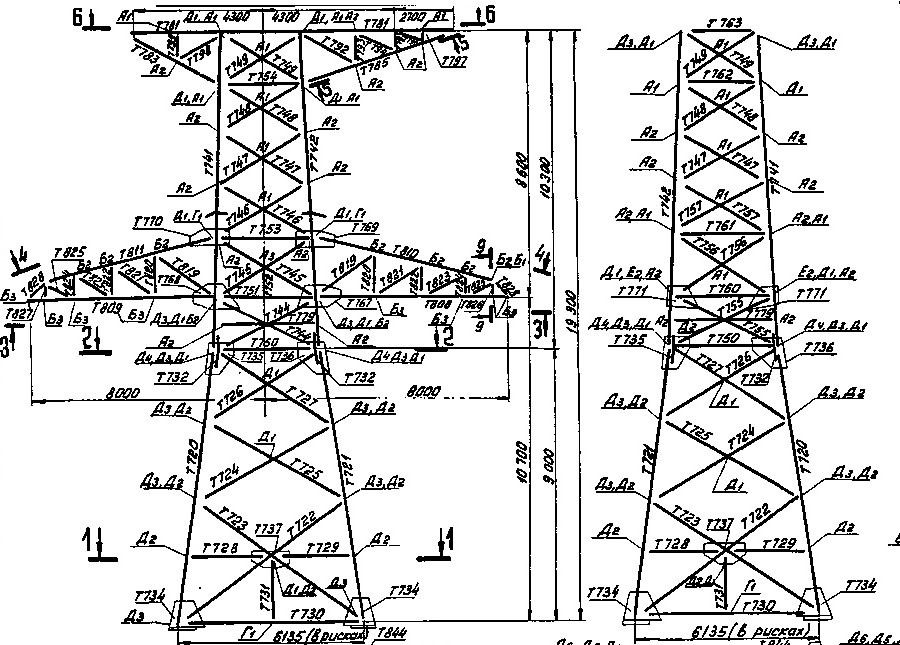

Общая высота опоры составляет 19,3 м, высота траверсы — 10,7 м. Ширина базы 6,24 м обеспечивает необходимую устойчивость при действии расчётных горизонтальных нагрузок — тяжения провода в угловой составляющей и ветрового напора на провод и конструкцию. Относительно компактные габариты делают эту модификацию наименее металлоёмкой в серии и удобной в транспортировке.

Масса конструкции без цинкового покрытия — 9 865 кг, с горячим цинкованием — 10 249 кг. Такой удельный расход металла соответствует оптимальному соотношению несущей способности и массы для анкерно-угловой опоры данного класса напряжения. Все элементы стальной решётки защищены горячим цинком в заводских условиях, что исключает необходимость дополнительной окраски в процессе эксплуатации.

Анкерно-угловое назначение опоры определяет её роль на трассе: У330-3ТС устанавливается в точках изменения направления ВЛ и в конце анкерных пролётов. На таких позициях к узлам крепления траверс предъявляются повышенные требования по прочности при несимметричных нагрузках — в аварийном режиме с обрывом провода с одной стороны.

Конструкция выполнена в виде стальной решётчатой башни с болтовыми соединениями элементов. В составе ВЛ 330 кВ опора У330-3ТС используется вместе с надставными вариантами серии — У330-3ТС+9 и У330-3ТС+14 — для гибкой расстановки по профилю трассы в рамках единого типового проекта. Унификация элементов снижает номенклатуру поставки и упрощает комплектацию при строительстве ВЛ. Применение унифицированных фасонок и болтовых соединений ускоряет сборку на месте установки.
