Анкерно-угловая стальная опора ВЛ 330 кВ, марка У330-3+14. Высота 33,3 м, масса 22397 кг.
Типовой проект и рабочие чертежи: 3.407-100 (3080тм-т9)
Надставка ствола на 14 м приводит к существенному изменению геометрии и массы опоры. У330-3+14 по типовому проекту 3.407-100 (3080тм-т9) имеет общую высоту 33,3 м и высоту траверсы 24,7 м — максимальные значения в данной одноцепной серии. Ширина основания — 10,45 м, увеличенная пропорционально возросшему изгибающему моменту.
Масса металлоконструкции без горячего цинкования составляет 21 557 кг, с цинком — 22 397 кг. По сравнению с базовой модификацией У330-3 (10 502 кг без цинка) масса более чем удваивается — прямое следствие значительного роста изгибающих моментов от нагрузок при большой высоте ствола. Горячее цинкование обеспечивает долгосрочную коррозионную стойкость независимо от климатической зоны установки.
Одноцепная анкерно-угловая конструкция рассчитана на горизонтальное тяжение проводов при изменении направления трассы ВЛ 330 кВ. Применение модификации +14 обосновано пересечением трассой объектов с нормируемым вертикальным расстоянием: автодорог, судоходных водотоков, производственных площадок. При этом анкерно-угловые нагрузки — горизонтальное тяжение и аварийное одностороннее усилие при обрыве — остаются неизменными в сравнении с базовым исполнением.
Для высоких опор с большой поверхностью нанесения горячее цинкование экономически оправдано: затраты на покрытие компенсируются снижением расходов на техническое обслуживание в период эксплуатации и исключением периодической покраски конструкции.
Опора У330-3+14 применяется на ответственных участках одноцепных ВЛ 330 кВ в рамках типового проекта 3.407-100. Сочетание максимальной высоты в серии и анкерно-угловой несущей способности делает её универсальным решением для переходных участков трассы с повышенными требованиями к вертикальному габариту.
На протяжённых линиях 330 кВ с неоднородным рельефом опора У330-3+14 применяется совместно с базовыми и промежуточными модификациями серии. Унификация конструктивных узлов типового проекта 3.407-100 обеспечивает единство монтажных технологий и упрощает планирование поставок при строительстве сложных участков ВЛ.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У330-3+14 — анкерно-угловые, одноцепная, для воздушных линий электропередачи 330 кВ.

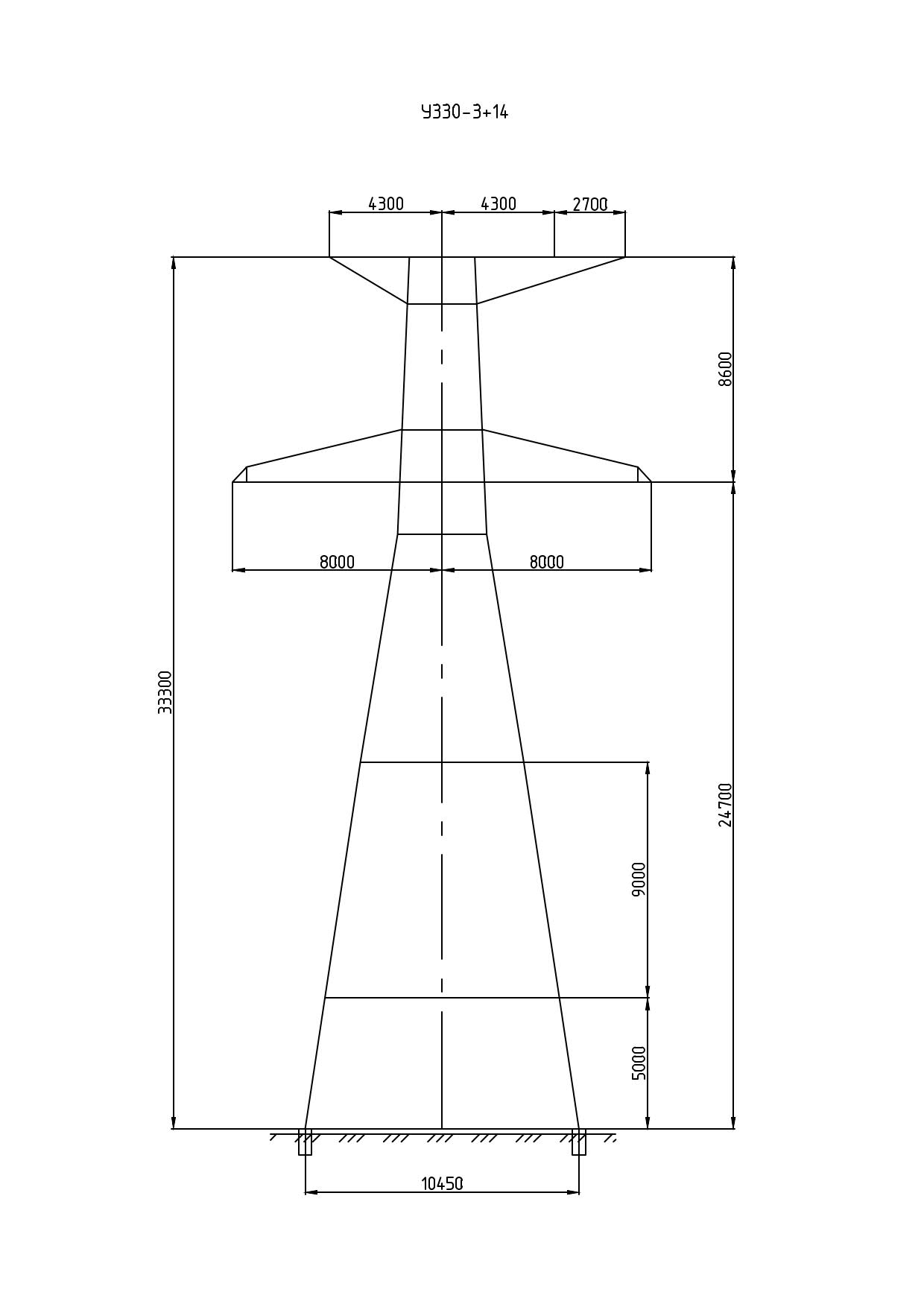

Полная высота — 33,3 м, отметка нижней траверсы — 24,7 м, размер основания — 10,45 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 21557 кг без покрытия и 22397 кг с горячим цинкованием. На цинковый слой приходится 840 кг.
Опора У330-3+14 выполняется по рабочим чертежам 3.407-100 (3080тм-т9). Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
