Опора 1У330-1Т+5

Опора 1У330-1Т+5 предназначена для прохождения угловых точек и обустройства анкерных секций на воздушных линиях электропередачи напряжением 330 кВ. Применяется в одноцепном исполнении и рассчитана на восприятие значительных тяжений проводов в смежных пролётах — именно это отличает анкерно-угловые опоры от промежуточных: они принимают на себя горизонтальные составляющие тяговых нагрузок при изменении направления трассы.

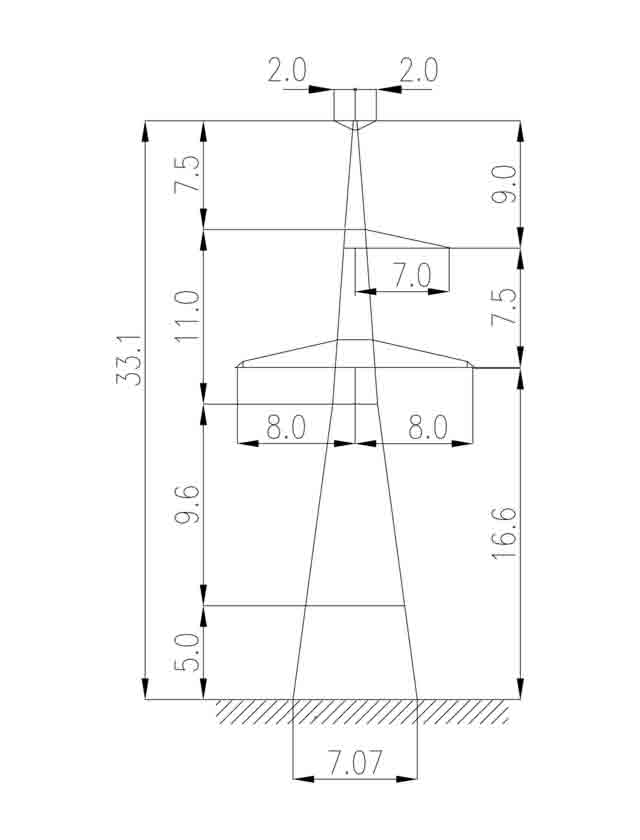

Конструктивно опора выполнена из стальных прокатных профилей, собираемых на болтовых соединениях. Общая высота составляет 33,1 м, высота траверсы — 16,6 м, ширина базы — 7,07 м. Строительная масса по чертежу КМ — 17 375 кг без нанесения защитного покрытия и 18 026 кг с учётом горячего цинкования. Горячее цинкование металла гарантирует длительную антикоррозионную защиту в суровых климатических условиях.

Опора разработана в соответствии с типовым проектом 3.407.2-145 (12976тм-т3). Провода марок 2хАС240/32 и 2хАС400/51, сгруппированные в расщеплённые фазы, размещаются на унифицированных траверсах. В качестве грозозащитного троса применяется С70 (ТК-11), что соответствует требованиям молниезащиты ВЛ высокого класса напряжения. Индекс «Т» в шифре указывает на наличие тросостойки, вынесенной над верхней траверсой и обеспечивающей нормативный угол защиты всех трёх фаз. Суффикс «+5» соответствует надставке стойки высотой 5 м, применяемой для обеспечения нормативного вертикального габарита при неблагоприятных топографических условиях — пониженном рельефе или пересечении препятствий.

Опора 1У330-1Т+5 входит в состав серийного типового ряда и применяется при проектировании и строительстве ВЛ 330 кВ в различных регионах России. Болтовое соединение элементов упрощает поэлементную транспортировку и монтаж на трассе даже в труднодоступных районах без привлечения тяжёлой грузоподъёмной техники.
