Опора 1У330-1+5

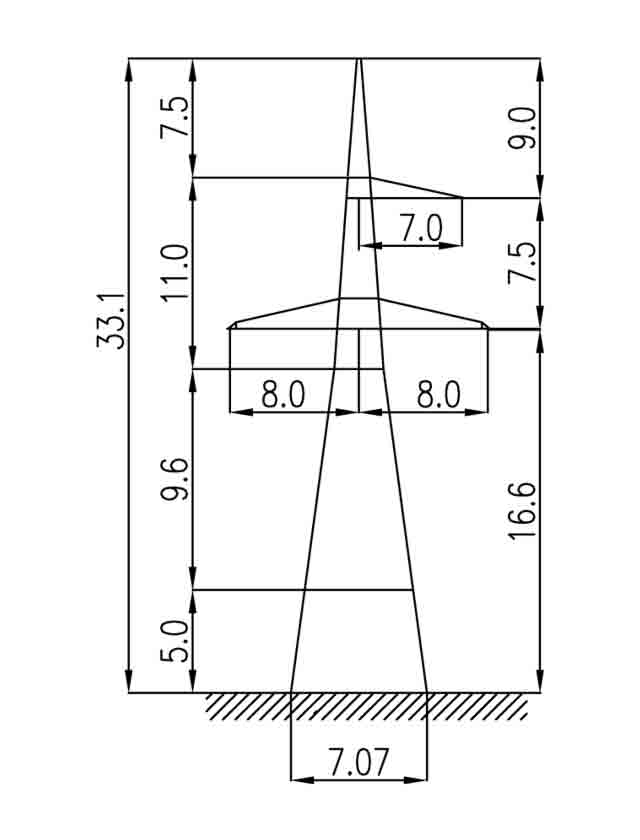

Первый шаг вверх от базового типоразмера серии — опора 1У330-1+5 с надставкой ствола на 5 м. При суммарной высоте 33,1 м и высоте траверсы 16,6 м этот типоразмер закрывает потребность в небольшом увеличении габарита: пересечения с дорогами местного значения, небольшими водотоками или при незначительных понижениях рельефа под трассой ВЛ 330 кВ.

Анкерно-угловая одноцепная опора ЛЭП 1У330-1+5 разработана по типовому проекту 3.407.2-145 (12976тм-т3) для воздушных линий класса напряжения 330 кВ. Фазные проводники — расщеплённая фаза 2хАС240/32 или 2хАС400/51 — подвешиваются на анкерных гирляндах. Выбор конфигурации провода определяется токовой нагрузкой и нормированными потерями мощности в линии. Грозозащитный трос С70 (ТК-11) обеспечивает молниезащиту линии.

Ширина базы 7,07 м занимает промежуточное положение между базовым 1У330-1 (5,82 м) и вариантом с надставкой +10 м (8,32 м), что подтверждает линейную зависимость ширины основания от высоты конструкции при постоянной горизонтальной нагрузке тяжения. Анкерно-угловая опора воспринимает полное тяжение расщеплённого провода от смежных пролётов и является несущим элементом анкерной секции.

Масса металлоконструкции по чертежу КМ — 16 724 кг без горячего цинкования, 17 350 кг в оцинкованном исполнении. По сравнению с базовым 1У330-1 (13 843 / 14 356 кг) надставка +5 м добавляет около 2 880–2 994 кг стальных элементов ствола и расширенной базы. Эта разница учитывается при расчёте нагрузок на фундамент и при выборе монтажных механизмов.

Типовой проект 3.407.2-145 предусматривает полный комплект рабочей документации и фундаментных решений, позволяющих применять опору 1У330-1+5 в стандартных условиях строительства ВЛ 330 кВ без дополнительных конструктивных разработок и расчётных обоснований.

Опора 1У330-1+5 полностью унифицирована с базовым вариантом 1У330-1 по конструктивной схеме, типу соединений и номенклатуре применяемого стального проката, что упрощает логистику при комплектовании поставки разных типоразмеров на одном объекте строительства.
