Анкерно-угловая стальная опора ВЛ 330 кВ, марка 1У330-1+10. Высота 38,1 м, масса 20566 кг.
Типовой проект и рабочие чертежи: 3.407.2-145 (12976тм-т3)
Расщеплённые проводники в конфигурации 2хАС240/32 или 2хАС400/51 создают повышенные суммарные нагрузки тяжения на анкерно-угловые опоры 330 кВ по сравнению с одиночным проводом. Опора 1У330-1+10 рассчитана именно на это сочетание нагрузок при высоте 38,1 м — базовый ствол плюс надставка 10 м — и применяется на участках трассы с пересечениями дорог, водоёмов и иных объектов с нормируемыми габаритами.
Анкерно-угловая одноцепная опора ЛЭП 1У330-1+10 выполнена по типовому проекту 3.407.2-145 (12976тм-т3). Высота траверсы составляет 21,6 м, ширина базы — 8,32 м. По сравнению с базовым исполнением 1У330-1 (высота 28,1 м, база 5,82 м) надставка +10 м увеличивает ширину основания на 2,50 м, что прямо отражает рост расчётного момента на уровне фундамента от увеличившегося плеча горизонтальных нагрузок.
Грозозащитный трос С70 (ТК-11) защищает одну цепь 330 кВ от прямых ударов молнии. В анкерно-угловом исполнении опора воспринимает поперечную составляющую тяжения на угле поворота трассы и полную продольную нагрузку тяжения при аварийном обрыве в смежном пролёте — оба нагрузочных сочетания нормируются при проектировании ВЛ системообразующего уровня.
Масса металлоконструкции по чертежу КМ составляет 19 820 кг без горячего цинкования и 20 566 кг в оцинкованном исполнении. Значительная масса конструкции учитывается при транспортно-логистическом планировании: стандартная разбивка на монтажные марки предусматривает разборную поставку с максимальной массой отдельного элемента, допустимой для применяемых монтажных механизмов.
Опора 1У330-1+10 обеспечивает надёжное анкерование одноцепной ВЛ 330 кВ с расщеплёнными фазами при повышенных требованиях к габаритному просвету. Унификация конструкции в рамках типового проекта позволяет применять стандартные фундаментные решения и монтажную оснастку, общую для всей серии 1У330-1.
Опора 1У330-1+10 включена в типовой проект 3.407.2-145 с полным набором чертежей и расчётных обоснований. Использование типовой документации исключает необходимость индивидуального проектирования на участках трассы с повышенными габаритными требованиями.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У330-1+10 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 330 кВ.

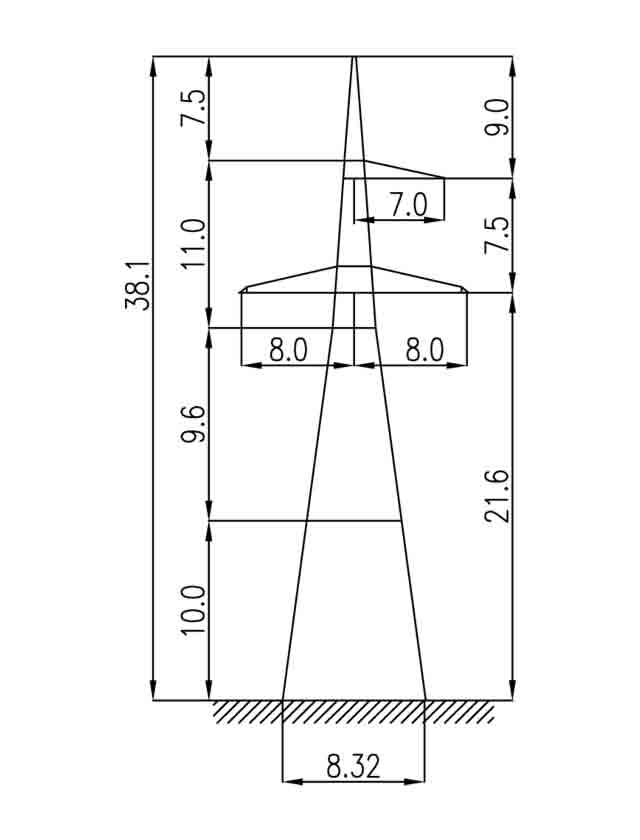

Полная высота — 38,1 м, отметка нижней траверсы — 21,6 м, размер основания — 8,32 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 19820 кг без покрытия и 20566 кг с горячим цинкованием. На цинковый слой приходится 746 кг.
Опора 1У330-1+10 выполняется по рабочим чертежам 3.407.2-145 (12976тм-т3). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 2хАС240/32, 2хАС400/51. Грозозащитные тросы — С70 (ТК-11).
