Опора 1У330-1+15

Стальная решётчатая конструкция высотой 43,1 м — максимальный типоразмер в ряду одноцепных анкерно-угловых опор серии 1У330-1. Опора 1У330-1+15 применяется когда ни базовый вариант (28,1 м), ни промежуточные надставки (+5, +10 м) не обеспечивают нормируемый габарит над пересекаемым объектом или требуемый угол подвеса провода в сложных рельефных условиях.

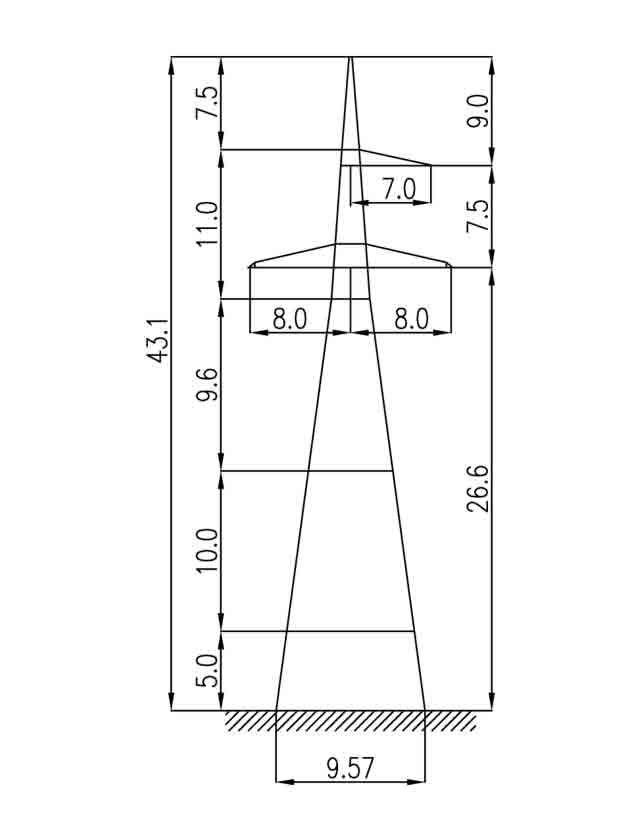

Анкерно-угловая опора ЛЭП 1У330-1+15 разработана по типовому проекту 3.407.2-145 (12976тм-т3). Высота траверсы — 26,6 м, ширина базы — 9,57 м. Наибольшая ширина основания в серии обусловлена максимальным опрокидывающим моментом от суммарных горизонтальных нагрузок: тяжения расщеплённого провода 2хАС240/32 или 2хАС400/51, ветрового давления на провода и трос, а также ветровой нагрузки непосредственно на конструкцию опоры.

Для класса напряжения 330 кВ критично соблюдение изоляционных расстояний от провода до конструктивных элементов при всех нормативных отклонениях гирлянды. Увеличенная высота анкерно-угловой конструкции 1У330-1+15 обеспечивает необходимые проходные размеры в зоне траверсы для монтажа гирлянд и проведения технического обслуживания в эксплуатации без нарушения нормируемых изоляционных расстояний.

Масса металлоконструкции по чертежу КМ — 24 038 кг без горячего цинкования, 24 940 кг в оцинкованном исполнении. Горячее цинкование является обязательным для опор ВЛ 330 кВ и обеспечивает долговременную защиту без дополнительных затрат на антикоррозионное обслуживание в течение нормативного срока службы. Масса оцинкованной опоры учитывается при выборе типа фундамента и определении вертикальной нагрузки.

Грозозащитный трос С70 (ТК-11) при высоте опоры 43,1 м имеет увеличенное провисание в пролёте, что учитывается при расчёте угла защиты и верификации молниезащиты конкретного участка трассы ВЛ 330 кВ.

Применение расщеплённых проводников 2хАС240/32 или 2хАС400/51 в сочетании с максимальной высотой опоры 43,1 м позволяет обеспечить нормированные электрические характеристики ВЛ 330 кВ при одновременном выполнении жёстких требований к габариту и молниезащите.
